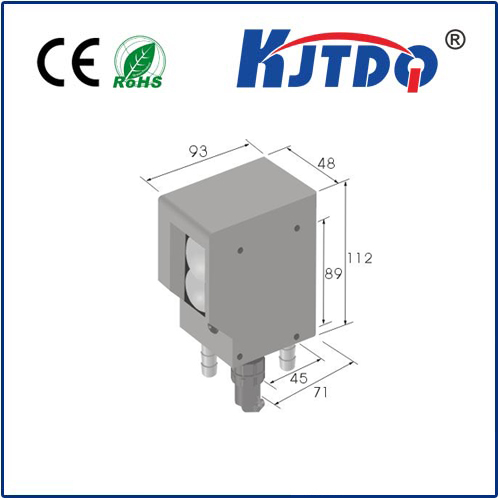

冷热金属检测器
- 外壳形式：带水冷、风冷
- 工作电源：DC12V、DC24V、A110CV、A220CV；±10%额定电压值
- 工作温度：-25℃～+70℃；有风冷、水冷时 -25℃～+120℃
- 检测温度：550℃～1400℃（普通型）；300℃～1400℃（低温型）
- 检测距离：0.2m～8m
热金属检测器主要用于冶金工业系统中，通过对红热高温工件的检测，判断工件的运动位置,输出一控制开关信号。
它具有以下特点: (1) 可在较恶劣的环境下工作 (如高温、潮湿、水雾，粉尘等恶劣环境中）。（2） 可长时连续可靠工作。 （3） 本检测器为电源、控制器、输出一体化，安装方便。
| 外壳形式 | 带冷却、冷却 | |||
| 工作电源 | DC12V、DC24V、A110CV、A220CV；±10%额定电压值 | |||
| 工作温度 | -25℃～+70℃；有风冷、水冷时 -25℃～+120℃ | |||
| 检测温度 | 550℃～1400℃（普通型）；300℃～1400℃（低温型） | |||
| 检测距离 | 0.2m～8m | |||
| 指 示 灯 | 接通电源指示：绿LED亮；有信号工作指示：红LED亮 | |||
| 输出 形式 | 接 点（Z） | 接点容量：AC250V/5A；DC30V/5A | ||
| 电 平 | 12V | PNP 常开/常闭 | 负载电流200mA | |
| NPN 常开/常闭 | 负载电流200mA | |||
| 24V | PNP 常开/常闭 | 负载电流200mA | ||
| NPN 常开/常闭 | 负载电流200mA | |||
| 延 时（S） | 0～5秒 | |||
| 自 检 | 由外部开关控制 | |||
| 视场角度 | 安装距离1m时，视场范围为φ170mm | |||
| 连 接 件 | 一个或二个（可选） | |||
| 功 耗 | ≤5W | |||
| 绝缘电阻 | ≥20MΩ（当DC500V时） | |||
| 响应时间 | 接点＜20ms；电平与隔离＜2ms | |||
| 灵 敏 度 | 瞬时针旋转，由低到高 | |||
| 保 护 | 直流输入极性保护，电平输出短路及过载保护 | |||
| 操作角度 | 方位角±12°，俯仰角±17° | |||
| 激光瞄准 | 根据用户要求，可加装红色激光瞄准装置，便于安装调整 | |||
■ 视场角度：
本检测器在现场安装时，可根据视场范围，还料品种来设置距离，用目测法对准。
HMD热金属检测器均有一定的视场范围，对于任何一种HMD均应有保证被测物体移动范围在HMD的视场内。
HMD检测视场范围和设置距离参照表如下图，视场范围如有特殊要求，可定制。
■ 光 栏：
为了使HMD能适合各种条件工作，配有四种光栏板(Φ2、Φ4、Φ8、Φ16)，可用来改变视场范围的大小。
■ 冷却接口：
冷却接口是用来通冷却水的，在检测器安装位置周围温度达到70℃以上时，要进行水冷，水压为0.3MPa。
■ 吹扫接口：
检测器视场内水汽、烟尘时，检测器灵敏度降低，设置时应尽量注意。为了防止这种现象，防尘筒的吹扫口应加上0.3MPa压缩空气。
■ 配 线：
a、从检测器到电气室的电缆应尽量使用屏蔽电缆。
b、检测器到控制室连接的电缆，要在200m以内，不可过长。
c、电缆经过较高温度区时须采取安全防护措施。
■ 电平输出：
电平输出采用NPN / PNP晶体管推挽输出，如图10所示，但同一时刻只能接一种负载。
电平输出的负载允许有两种形式：阻性负荷和感性负荷。能提供的适合大负载电流为100mA。
■ 接点输出：
冷却接口是用来通冷却水的，在检测器安装位置周围温度达到70℃以上时，要进行水冷，水压为0.3MPa。
接点输出的输出级为继电器的接点，使用时间注意，不要让负荷的适合大工作电流超过接点容量所允许的电流量，负荷的功率也不得超过接点容量。
接点工作有两种方式：直流方式和交流方式。在两种方式下对负荷的性质未能加限制，可接入阻性负荷或感性负荷，但是这两种方式下使用上略有不同，如图11所示，是直流方式的接线法，图12是交流方式的接线法。
在直流方式使时，对于感性负载，应如图10虚线所示加接续流二检管，续流二级管选用0.5 A，三倍以上负载电压。
在交流方式工作时，对感性负载，应如图12中所示，加接R、C吸收电路。
