KJT D10激光测距传感器，0.05-10m测量范围，±10mm精度，IO-Link通讯

Product Series

产品概览

KJT-IOLINK系列面向工业现场短中距离检测，集成显示屏、按键设置、开关量/模拟量输出与IO-Link通信能力。

KJT-IOLINK系列激光测距传感器

支持0.05m-10m可靠测距，适合需要背景抑制、距离反馈、到位判断和参数化维护的自动化设备。

量程
0.05m-10m
电源
12-30V
输出
NPN / PNP / Push-Pull
模拟量
4-20mA / 0-10V
接口
M12*1
防护
IP67

Benefits

产品优势

01

10m可靠测距

0.05m-10m测量范围，覆盖常见短中距离定位检测。

02

多输出兼容

NPN / PNP / Push-Pull、4-20mA、0-10V按需配置。

03

IO-Link调参

支持通信、参数化设置、过程数据和ISDU参数。

04

可调检测逻辑

标准、窗口、基准面和模拟量模式适配不同工况。

05

稳定工业防护

具备短路保护、过载保护和IP67防护等级。

06

易于现场使用

中文/英文菜单、显示屏、按键设定和产品信息查看。

Applications

应用场景

KJT-IOLINK系列适用于堆垛、料位、卷材、轮胎和高温设备周边的距离检测、存在性判断与过程监控。

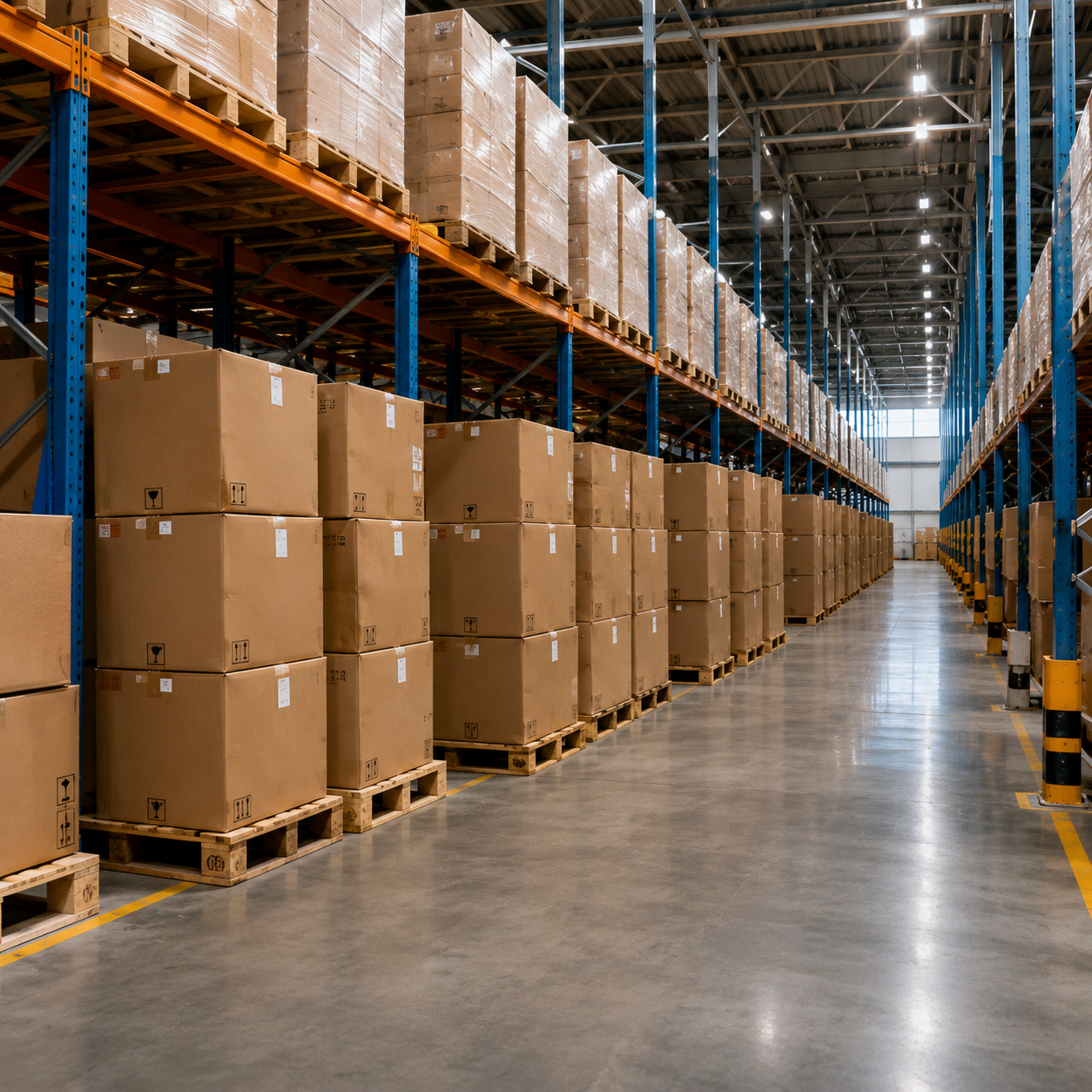

检测堆垛库存和存在性

检测堆垛库存和存在性

识别托盘、箱垛和货架占位状态，为仓储库存检测提供稳定距离信号。

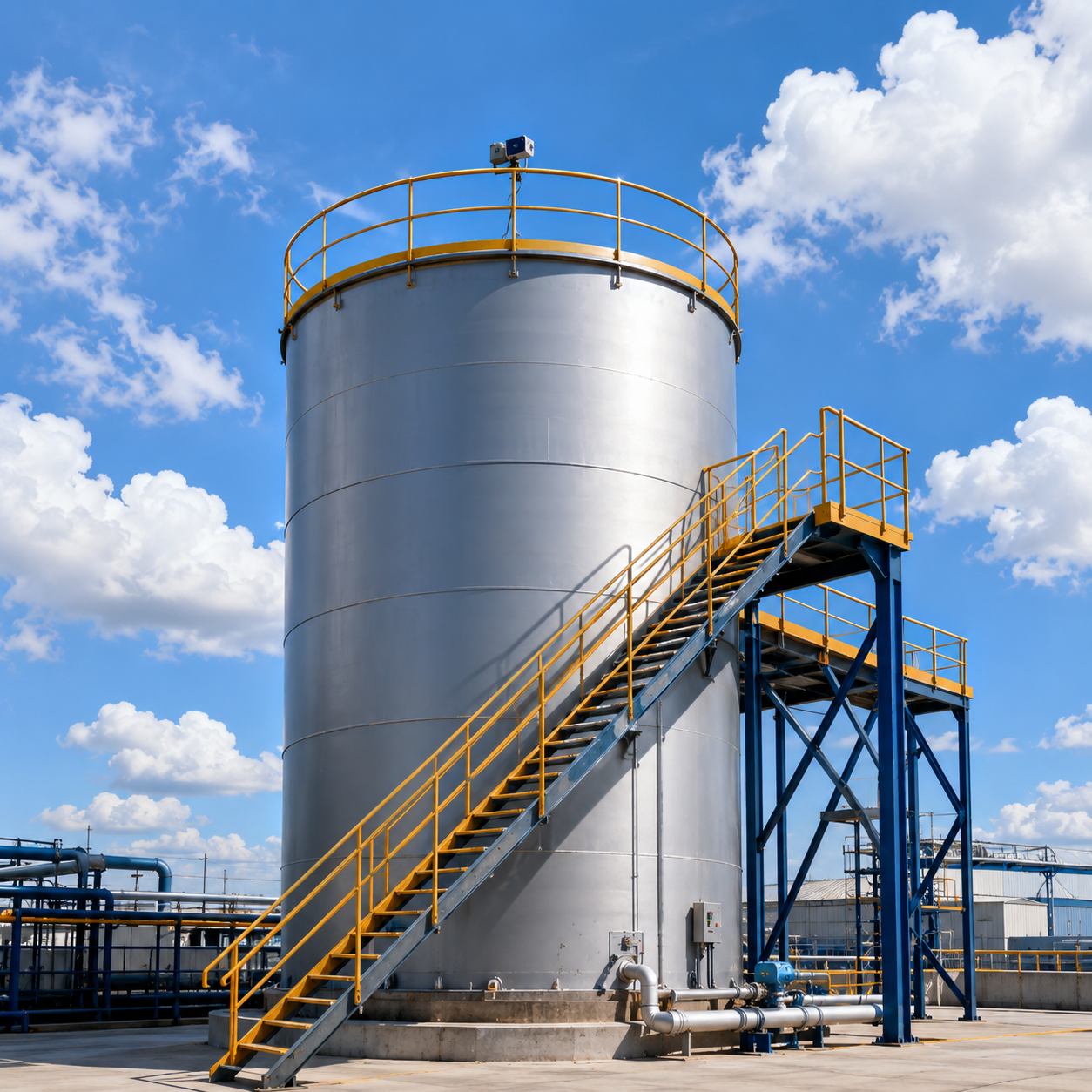

监控大容量料斗料位高度

监控大容量料斗料位高度

对料斗、储罐等容器进行非接触式测距，持续反馈料位高度变化。

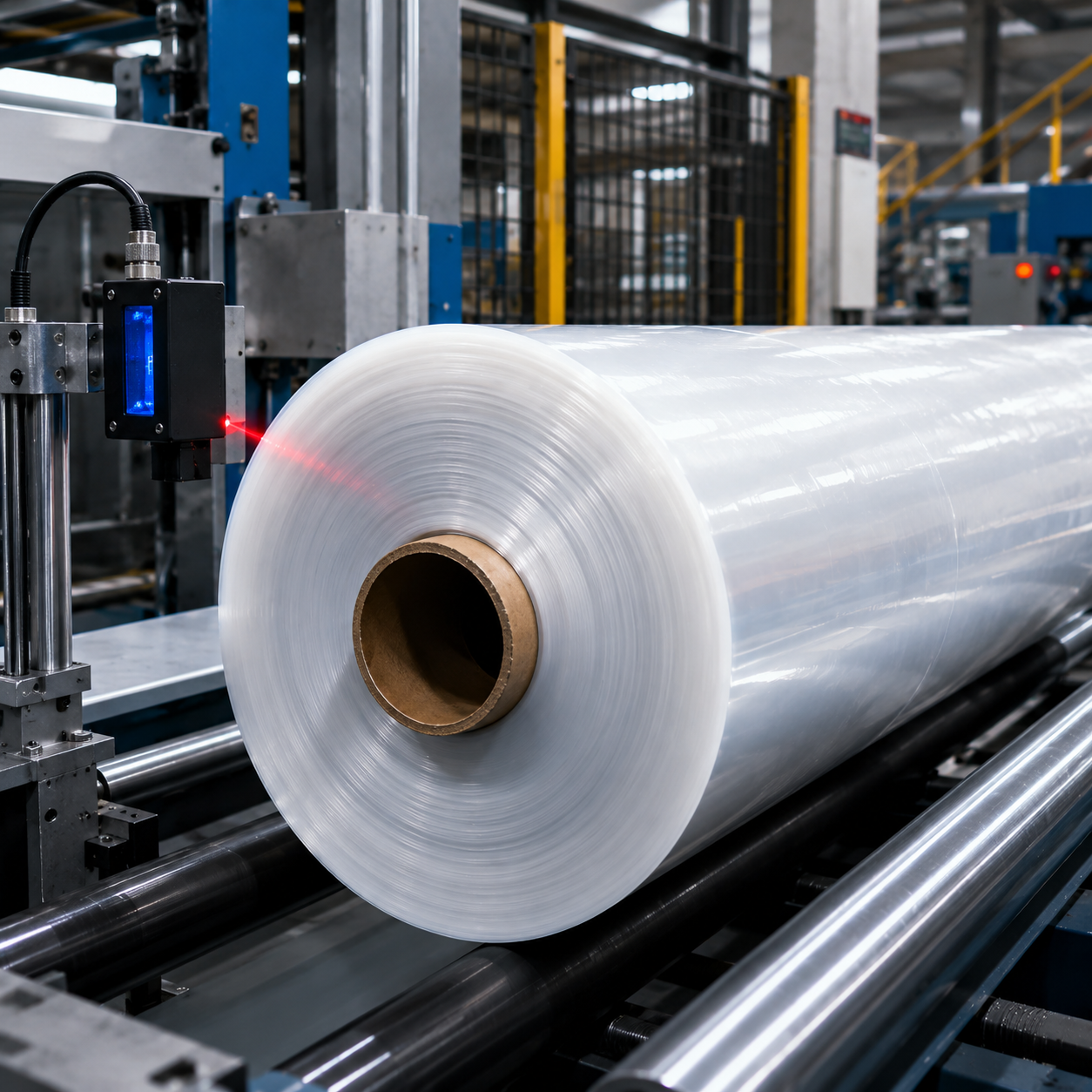

检测塑料与深色卷材直径

检测塑料与深色卷材直径

面向塑料薄膜、深色材料等卷绕工位，检测卷径变化并输出控制信号。

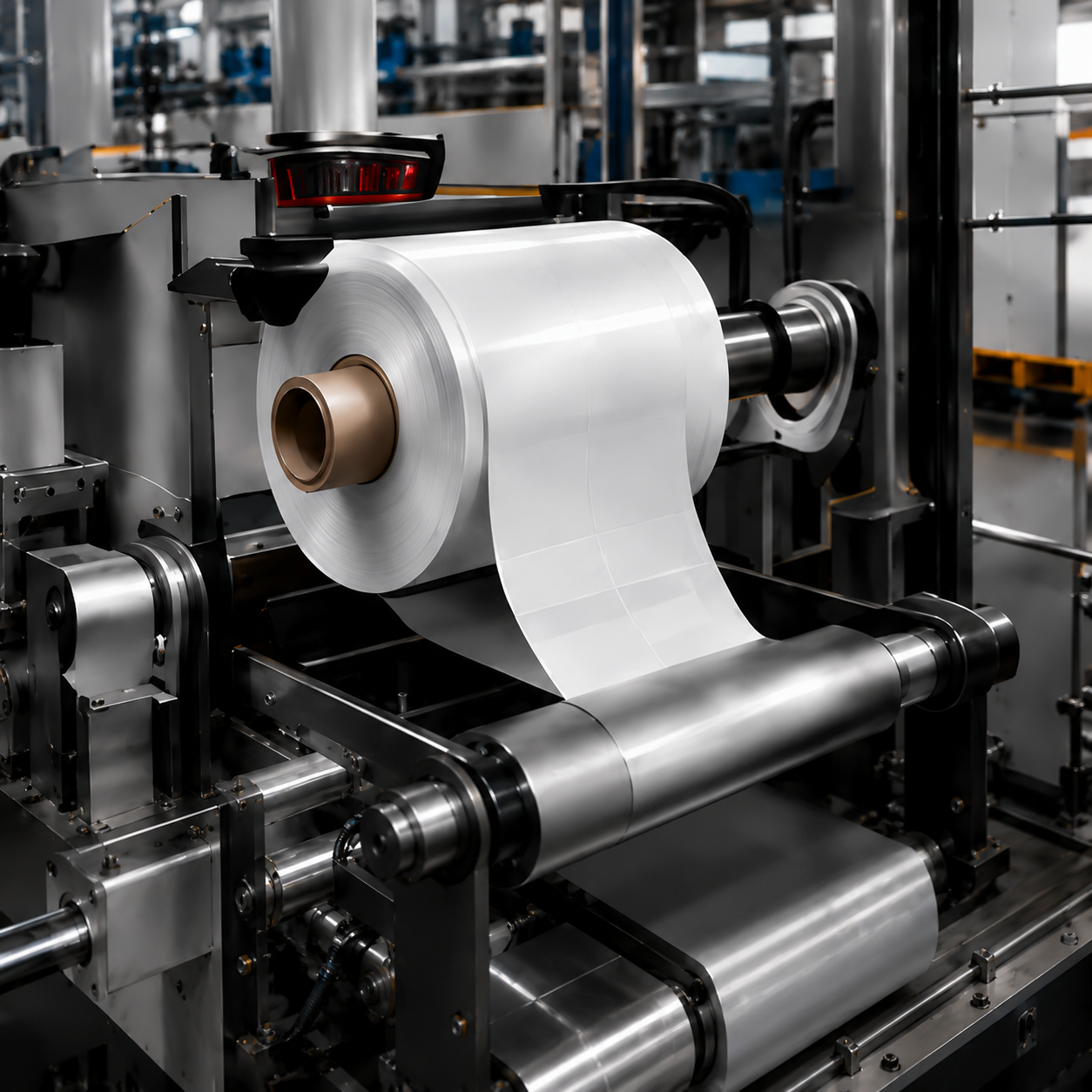

检测标签与卷材卷径

检测标签与卷材卷径

在标签、纸张或膜材收放卷过程中测量卷径，辅助换卷与张力控制。

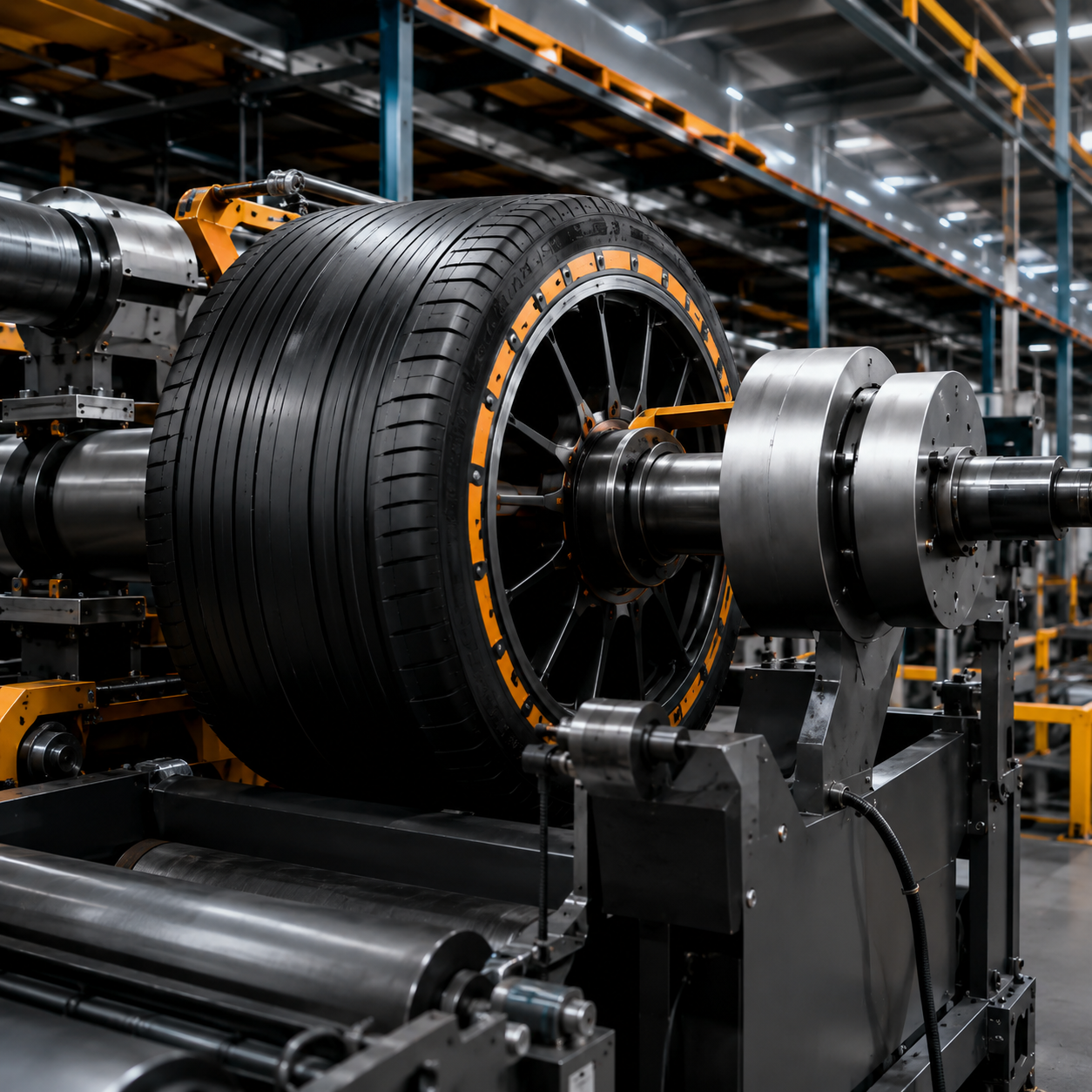

监控胎面橡胶环部张力

监控胎面橡胶环部张力

用于轮胎成型和胎面橡胶环部工位，通过距离反馈辅助张力稳定。

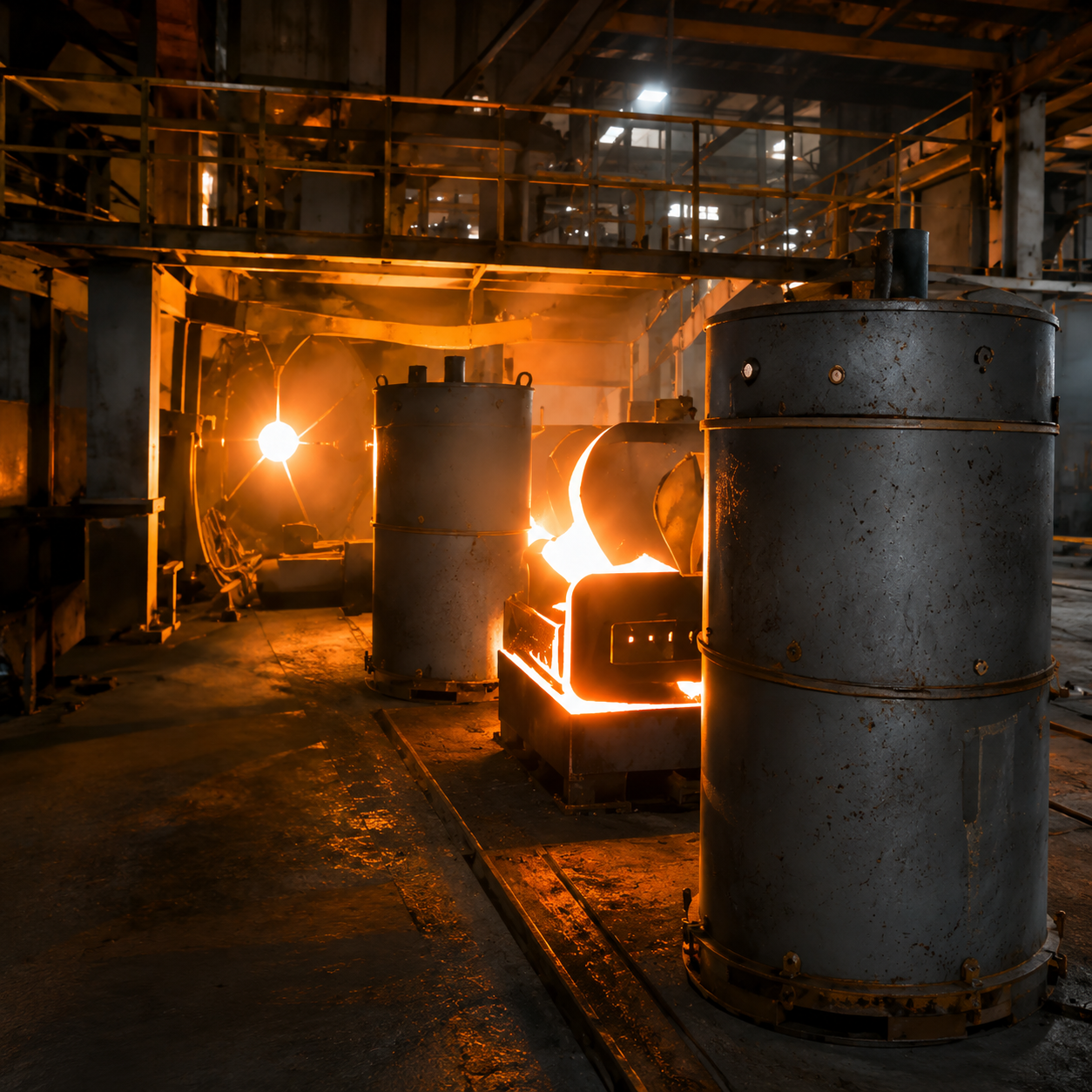

高温设备项目建设

高温设备项目建设

适用于高温设备周边的距离检测、到位判断和安全联锁信号采集。

Technical Data

技术参数

电气数据

工作电压12-30V
工作损耗< 100mA
开关量输出PNP / NPN / Push-Pull
输出最大电流200mA
模拟电流输出4-20mA
电流输出负载最大值500Ω
模拟电压输出0-10V
电压输出负载最小值500Ω
使用寿命50000h
短路保护有
过载保护有
防护等级IP67
电气链接M12*1 接插件

测距性能

测量范围0.05m-10m（90%反射率）
输出频率40Hz（1-2kHz可调）
绝对精度±10mm（以最大量程为基准，测量距离越短，精度越高）
重复精度3mm
抗环境光能力3klux
激光波长650nm
激光等级Class 2
光斑4mm直径 @1m
工作温度-20°C to +55°C（无冻结）

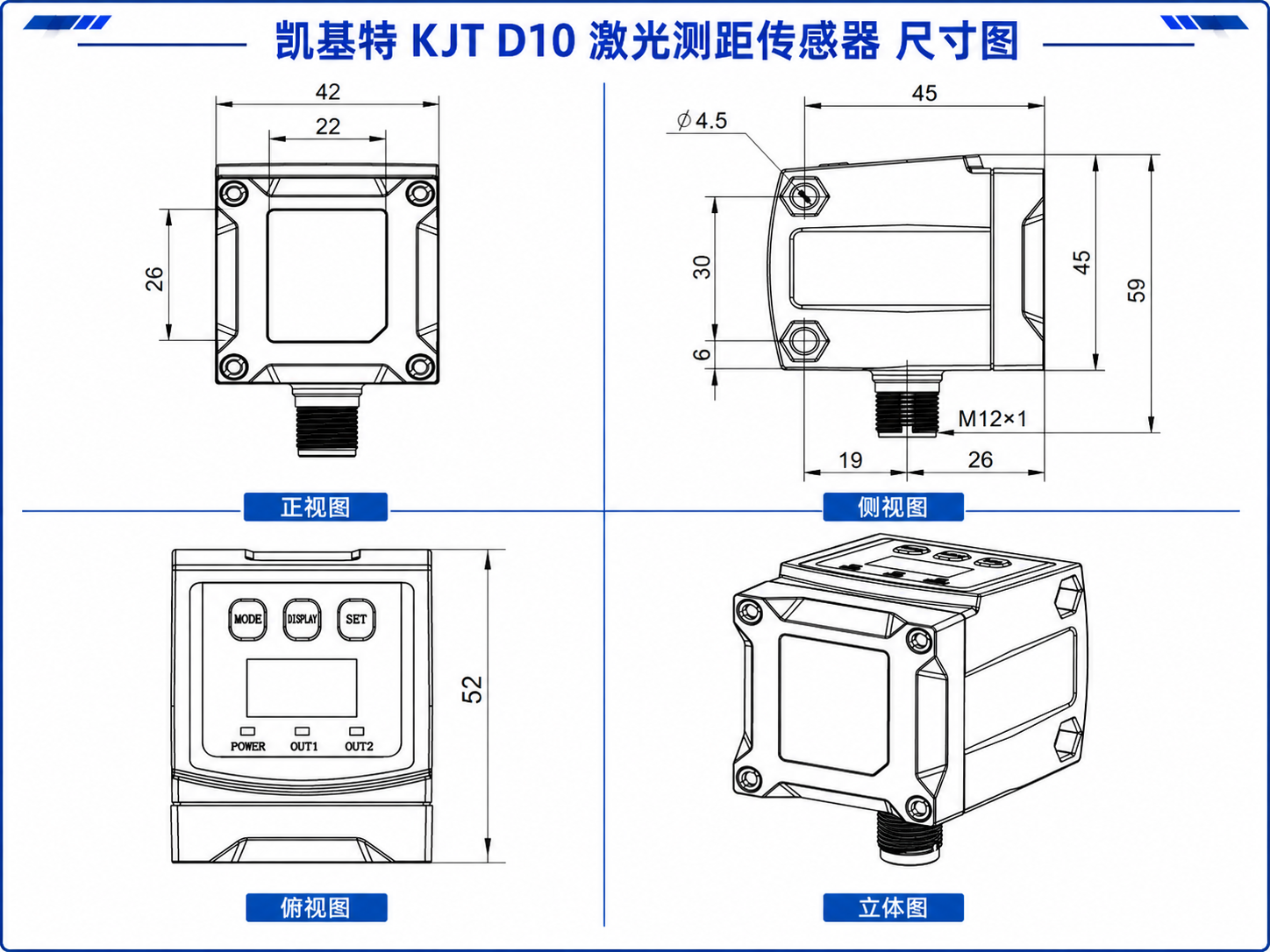

KJT D10激光测距传感器尺寸图，包含正视图、侧视图、俯视图和立体图

机械尺寸与安装

  • 外壳正面宽度：42mm；正面窗口参考宽度：22mm。
  • 正面检测窗口高度：26mm；顶部显示面高度：52mm。
  • 侧向机身深度：45mm；侧向整体高度：59mm。
  • 安装孔参考：Ø4.5；侧向安装孔间距：30mm。
  • 底部接口规格：M12×1，安装预留参考尺寸 19mm / 26mm。

Wiring & Output

接线与输出

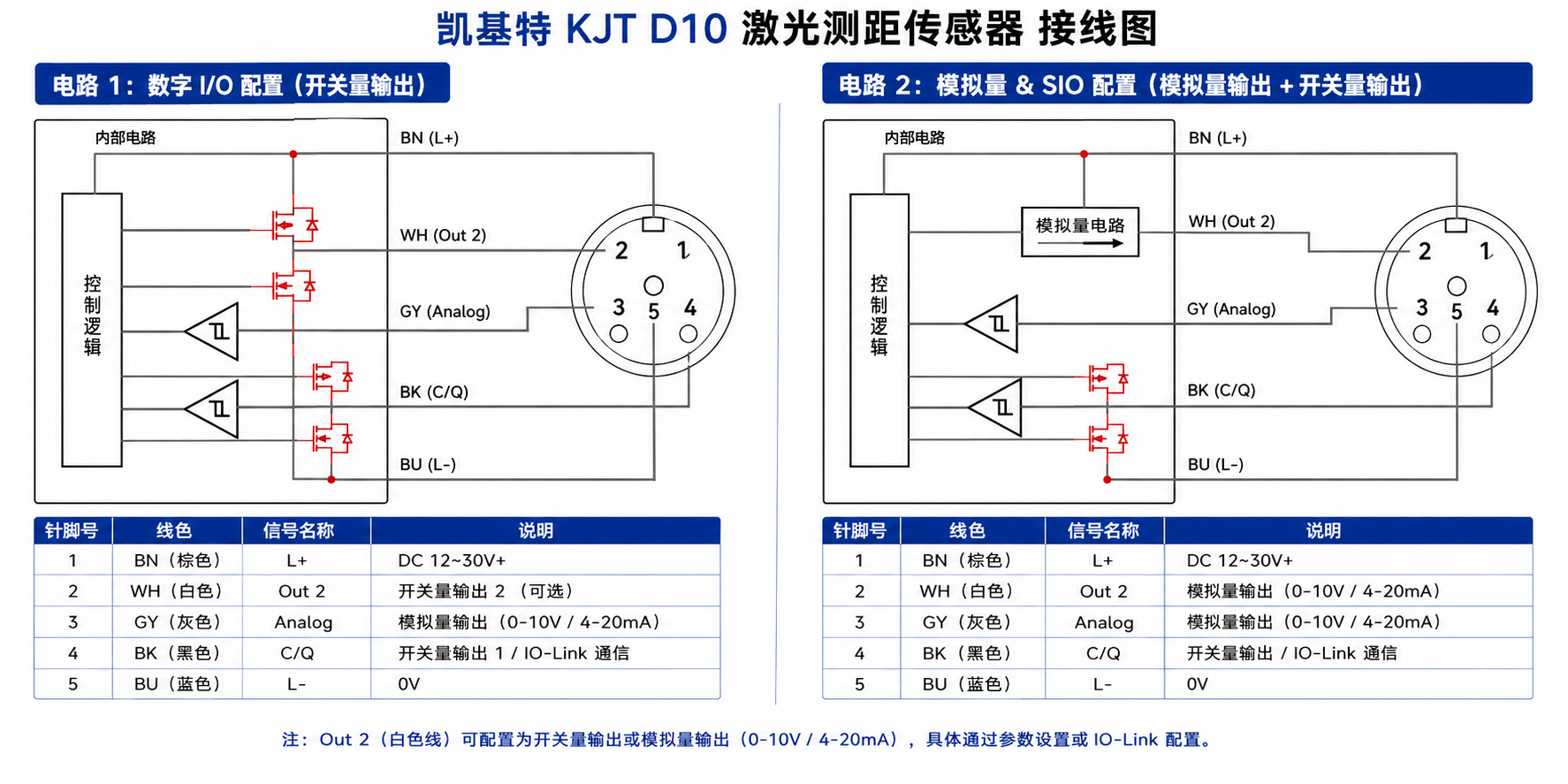

KJT D10激光测距传感器接线图，包含数字IO配置与模拟量SIO配置

针脚定义与输出配置

针编号符号线色功能说明
1L+棕色DC24V
2Other白色可切换（开关量/模拟量输出）
3L-蓝色0V
4C/Q黑色IO-Link
5IN灰色激光开关控制

支持数字I/O配置（开关量输出）与模拟量/SIO配置（模拟量输出 + 开关量输出）。Out 2（白色线）可通过参数设置或IO-Link配置为开关量输出或模拟量输出。

Push-Pull (PP)

推挽输出，兼容性强。

PNP

高电平有效，适合源型PLC。

NPN

低电平有效，适合漏型PLC。

检测模式

  • 标准模式：单点触发，超过设定距离即输出。
  • 基准面模式：以设定面为基准，检测相对变化。
  • 窗口模式：在上、下限之间输出。
  • 电压/电流模式：输出模拟信号，支持正向/反向映射。

触发条件

标准模式检测值 < 设定值
窗口模式NEAR < 检测值 < FAR
基准面模式检测值 < -设定值 或 检测值 > +设定值

可配置功能

响应时间：1ms / 5ms / 10ms / 50ms / 100ms / 500ms 输出模式：STD / WIND / DATUM / 4-20mA / 0-10V 动作模式：NO常开 / NC常闭 延时：OFF / ON-D / OFF-D / ONE 定时器：1ms-9999ms 迟滞：消除阈值附近输出抖动 模拟上下限：A-LOW / A-HIGH 映射方向：FWD / REV 屏幕休眠：OFF / 1MIN / 5MIN / 10MIN 输入模式：DISABLE / ENABLE / ON / OFF 语言设置：简体中文 / English 初始化与产品信息显示
