三轴一体化振动变送器N31F20
- 产品系列：三轴一体化振动变送器N31F20
- 防护等级：IP65
- 测量范围（峰值）：0~20mm/sec
- 供电电压：15VDC~30VDC(常用24)
- 输出方式：5/8-24 四芯插座
- 环境温度：-40°C~+85°C
- 安装方式：M6或2-M5内六角
- 连接电缆：四芯屏蔽电缆3米
压电式三轴一体化振动速度变送器是在压电加速度传感器的基础上经过专业化高精密设计，内部嵌入精密积分电路，输出4-20mA信号，可配接各种通用型二次仪表或计算机数字釆集监控系统。可应用于机械、发电、钢铁、冶金、化工、轨道交通等工业领域内的设备故障绝对振动速度测量。
★内嵌精密积分电路，有效值4-20mA输出
★用于设备故障绝对振动速度测量
★三向输出，可同时测量 X、Y、Z 方向
| 动态特性 | |
测量范围( 峰值 ) | 0~20mm/sec |
| 电流输出 | 4~20mA |
| 振幅非线性 | <2% |
| 测量误差 | ≤5% |
| 频率响应 | 5~1,000Hz( +1dB) |
| 横向灵敏度比 | ≤5% |
电气性能 | |
| 供电电压 | 15VDC~30VDC(常用24) |
环境特性 | |
| 工作温度 | -40°C~+85°C |
| 冲击极限(峰值) | 1000 g |

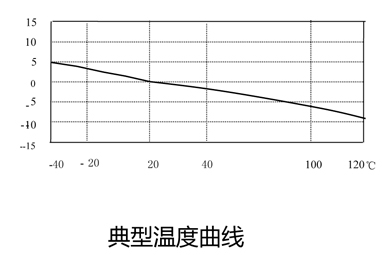

| 温度响应 | 见附图温度曲线 |
物理特性 | |
| 结构形式 | 剪切 |
| 壳体材料 | 304 不锈钢 |
| 输出方式 | 5/8-24四芯插座 |
| 安装方式 | M6或2-M5内六角 |
| 防护等级 | IP65 |
| 重量 | ~180克 |
| 附件 | |
| 安装螺栓 | M6或2-M5内六角 |
| 连接电缆 | 四芯屏蔽电缆3米 |
