DI5001 DIA3010-ZPKG 紧凑型速度监控器
- 标称电压 [V]：10...36 DC
- 电流消耗 [mA]：< 15
- 反极性保护：是
- 额定电流（连续） [mA]：250
- 额定电流（峰值） [mA]：250
凯基特速度控制开关产品主要针对客户现场的实际需求而研制，产品用电范围广泛，24VDC─110VAC─220VAC均能应用(不同电压等级配置不同电压的中间继电器)，给用户带来采购统一，安装便利，互换性好的优点。产品对电机及机械传动装置常出现的堵转、卡转、超载、慢转，皮带打滑、传动链(带)脱落、传动轴断裂等电气及工艺出现的故障均能有效及时的处理。可起到保障生产，维护设备的作用。
| 应用 | |
| 应用 | 简单评估旋转和线性运动的欠速;阻塞 |
| 切换功能 | 输出在启动延迟期间切换，如果（F实际）大于（F预设） |
| 电气设计 | DC PNP |
| 开关量输出 | 常开 |
| 电气数据 | |
| 标称电压 [V] | 10...36 DC |
| 电流消耗 [mA] | < 15 |
| 反极性保护 | 是 |
| 输出 | |
| 晶体管 | |
| 额定电流（连续） [mA] | 250 |
| 额定电流（峰值） [mA] | 250 |
| 压降 [V] | < 2.5 |
| 短路保护 | 是 |
| 过载保护 | 是 |
| 范围 | |
| 触发感应距离 [毫米] | 10 |
| 校正系数 | 低碳钢 = 1 / 不锈钢约 0.7 / 黄铜约 0.5 / 铝约 0.4 / 铜 约 0.3 |
| 测量/设定范围 | |
| 设定范围 [脉冲/分钟] | 5...300 |
| 开关点的调整 | 多圈电位器 |
| 滞后 [Sp 的百分比] | 10 |
| Start-up delay [s] | 15 |
| 反应时间 | |
| 阻尼频率（最大） [脉冲/分钟] | 15000 |
| 环境 | |
| 环境温度 [°C] | -25...80 |
| 保护 | IP 67 |
| 安全分类 | |
| 平均时间TF [a] | 898 |
| 机械数据 | |
| 安装 | 可齐平安装 |
| 外壳材料 | 黄铜特殊涂层;PBT （波坎） |
| 重量 [公斤] | 0.276 |
| 显示器/操作元件 | |
| 输入脉冲指示灯 | 黄 |
| 输出状态指示指示灯 | 绿 |
| 电气连接 | |
| 连接 | PVC cable / 2 m; 3 x 0.5 mm² |
 | |
| 备注 | |
| 包装数量 [件] | 1 |
产品特点

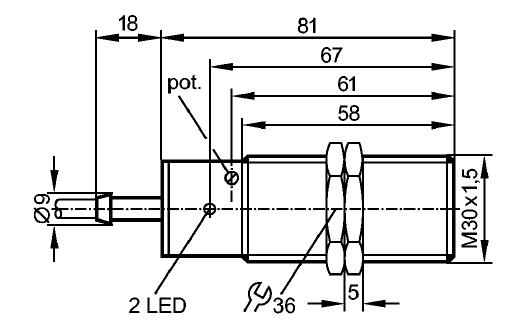

紧凑型速度监控器 M30
直径
M30 x 1.5
电缆
触发感应距离 10 mm [f]
可齐平安装
