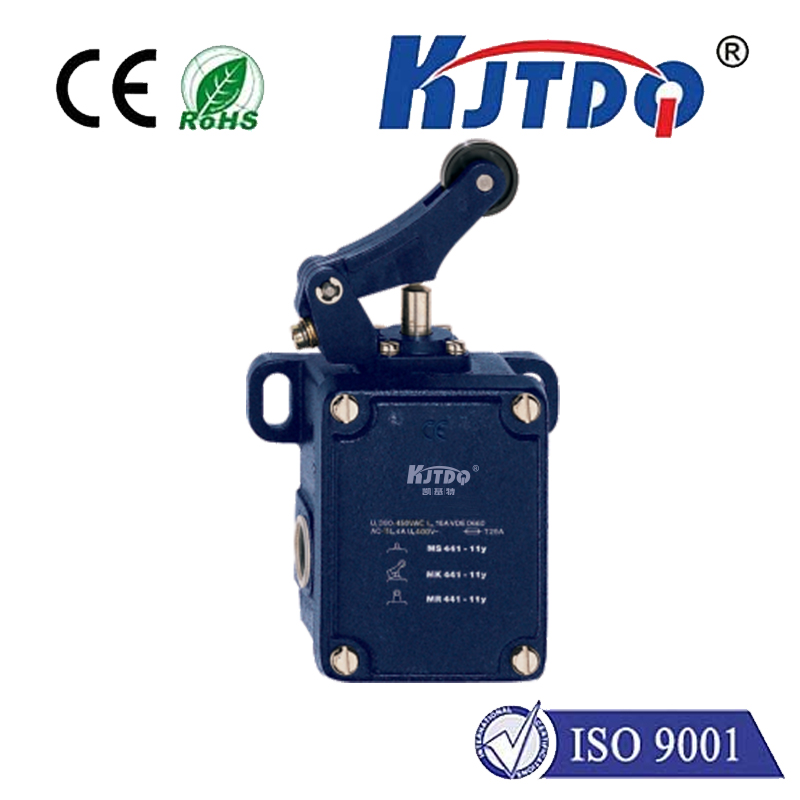

MK 441-11Y

  • ● :2 个电缆入口 M 20 x 1.5
  • ● :执行器头可重新定位 4 x 90°
  • ● :金属外壳
  • ● :106 毫米 x 99 毫米 x 63 毫米(基本组件)
  • ● :防护等级IP65

         凯基特重型限位开关是一种机械控制开关,有输送带防跑偏用、吊车过卷保护用、拉绳开关用等形式。发挥其高可靠性,被广泛应用在钢铁设备、大型输送机械、装卸机械和水泥设备上。耐恶劣环境。玻封接点中充填了惰性气体

主要技术参数

产品参数
型号MK 441-11Y
作用原理机械的
外壳原材料灰口铸铁,镀锌
触点材料
总重量1,463g
常闭数量(NC)1
常开数量(NO)1
B 10D常闭触点 (NC)2,000,000 次操作
执行元件偏置滚轮杠杆
滚筒材质塑料
机械寿命5,000,000 次操作
动作角度,
从开关轴左侧算起
45°
动作角度,
从开关轴右侧算起
30°
接触开路2×2.5mm
最小驱动速度1mm/分钟
最大动作速度0.5m/秒
注意动作速度:垂直驱动角度切换轴的驱动速度
电路连接螺丝连接 M20 x 1.5
最小电缆截面1.5mm²
最大电缆截面2.5mm²
注意电缆部分:包括导体套圈
线材截面13 AWG
产品尺寸
长宽高63mm*106mm*173mm
脚轮宽度6.5mm
脚轮直径25mm
应用环境条件
防护等级IP65
环境温度-30 ... +90°C
额定绝缘电压250 VAC
额定冲击耐受电压4kV
电气数据
热测试电流16A
应用类别AC-15: 250 V / 4 A
开关元件常开触点、常闭触点
开关原理快速动作
最大弹跳持续时间5 ms
最大切换时间35 ms
注意事项
应避免从右侧启动,因为这会缩短位置开关的机械寿命

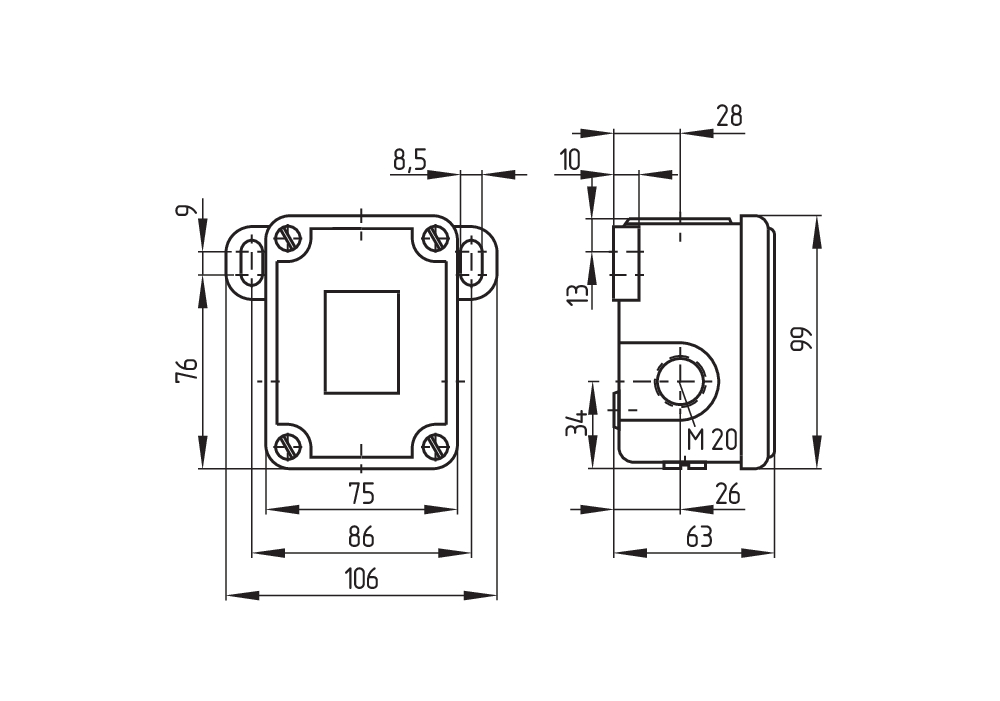

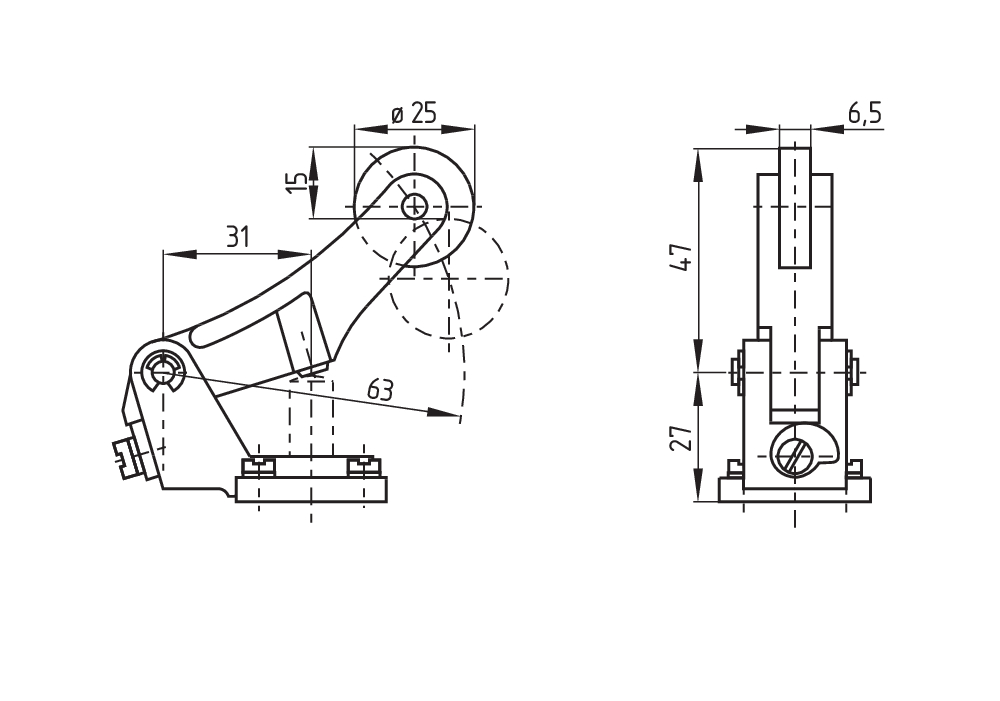

尺寸图

9cd460808b3f88f7c028b41f2ece0ea1_DIM_PRO_BAS_1t441g01_SALL_AINL_V2

81e97077ab2727a68a1137015f39a748_DIM_PRO_ACT_1t422b04_SALL_AINL_V2



接线图



06c8a3dc235c5559f84b1f77472c4d19_DIA_PRO_TRA_kt441s10_SALL_AINL_V2

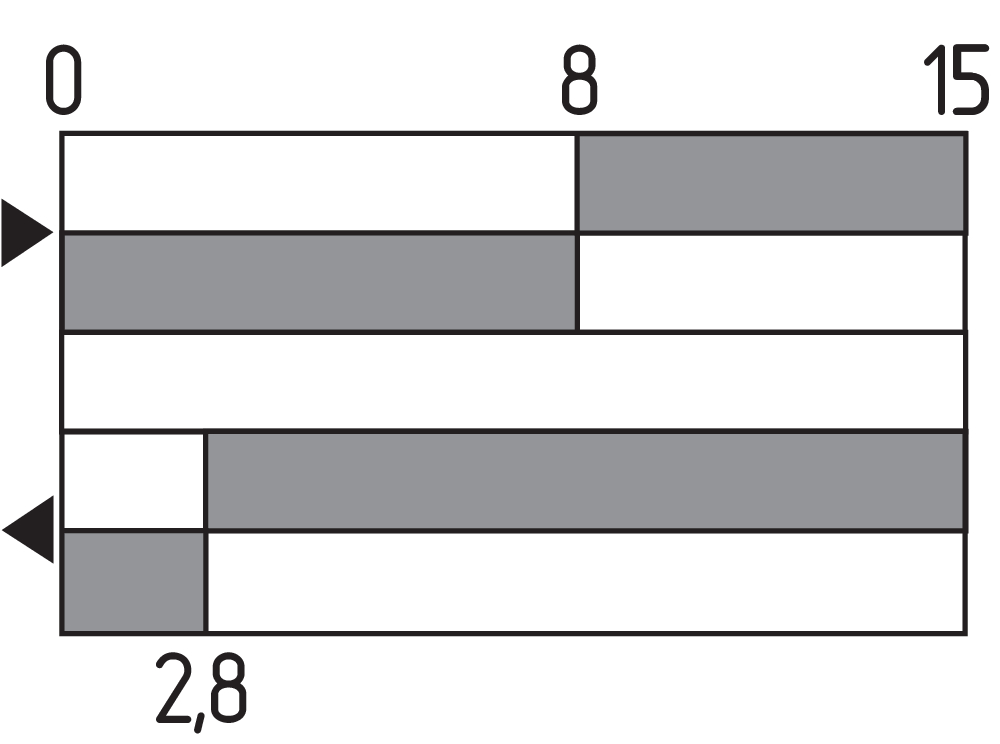

注意 开关行程图

触点闭合  触点闭合
触点打开  触点打开
设置范围  设置范围
断点  断点
肯定打开顺序/角度  肯定打开顺序/角度
VS   NO 触点调节范围
  NC触点可调节范围
N   行程后
