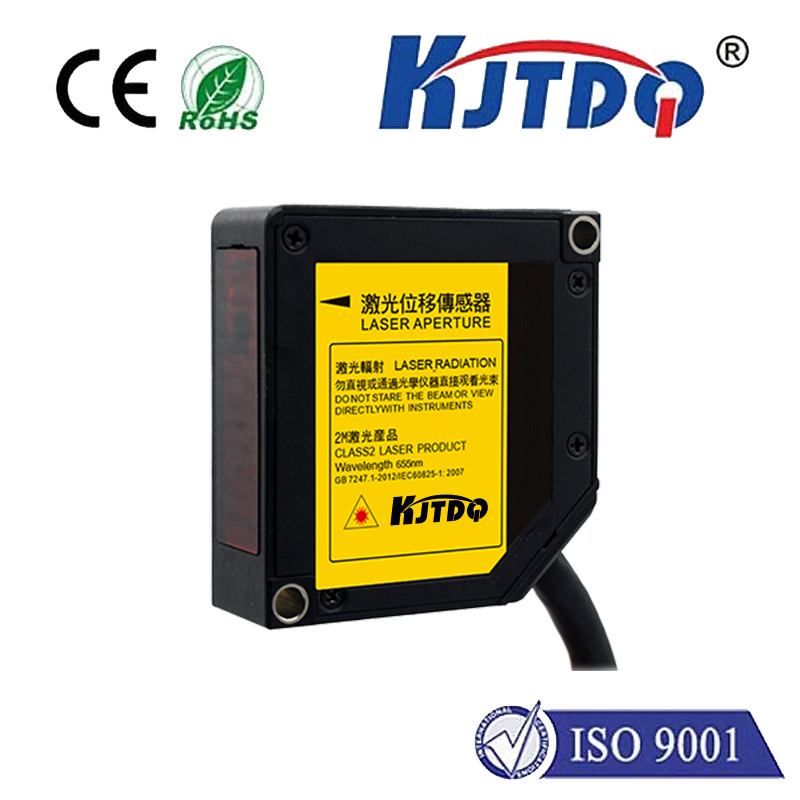

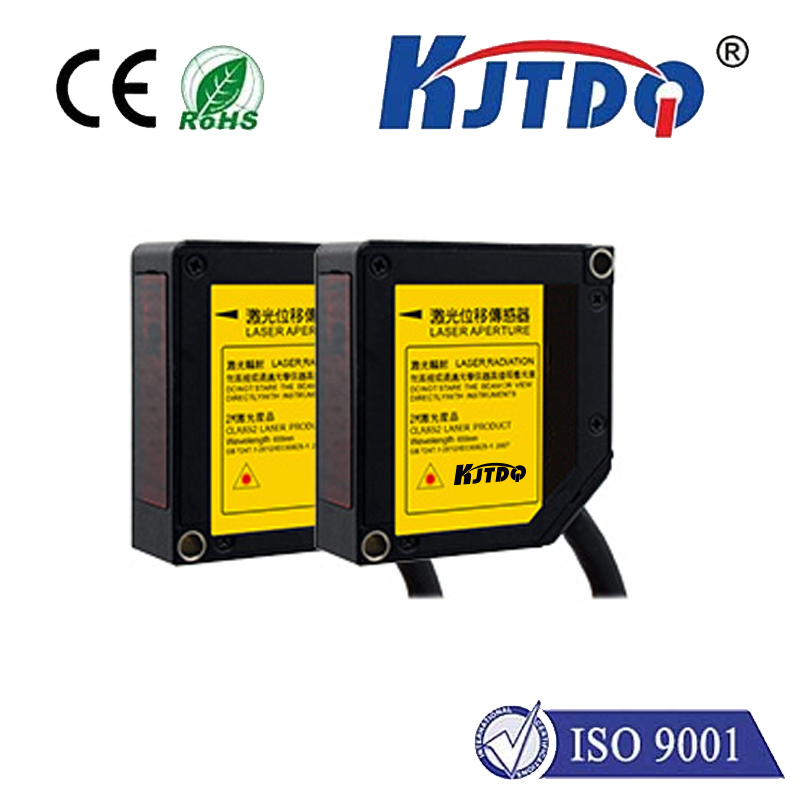

高精度激光位移传感器

  • ●:激光LED,可见光,反光等级分为2级
  • ●:双通讯、三开关量、双模拟量等多种通讯方式
  • ●:反应时间分别为200μs、500μs、1ms、2ms
  • ●:光斑小,JGWY6-30NP-S ,光斑只有0.1x1mm
  • ●:检测精度达±0.1% F.S
  • ●:检测范围分别为30mm、50mm、85mm、120mm、250mm
  • ●:5种不同的分辨率:0.5μm、1.5μm、2.5μm、8μm、20μm

  激光LED,可见光,反光等级分为2级,双通讯、三开关量、双模拟量等多种通讯方式反应时间分别为200s、500us、1ms、2ms,光斑小,JGWY6-30NP-S 光斑只有0.1x1mm检测精度达+0.1% F.S,检测范围分别为30mm、50mm、85mm、120mm、250mm5种不同的分辨率:0.5μm、1.5μm、2.5μm、8μm、20μm

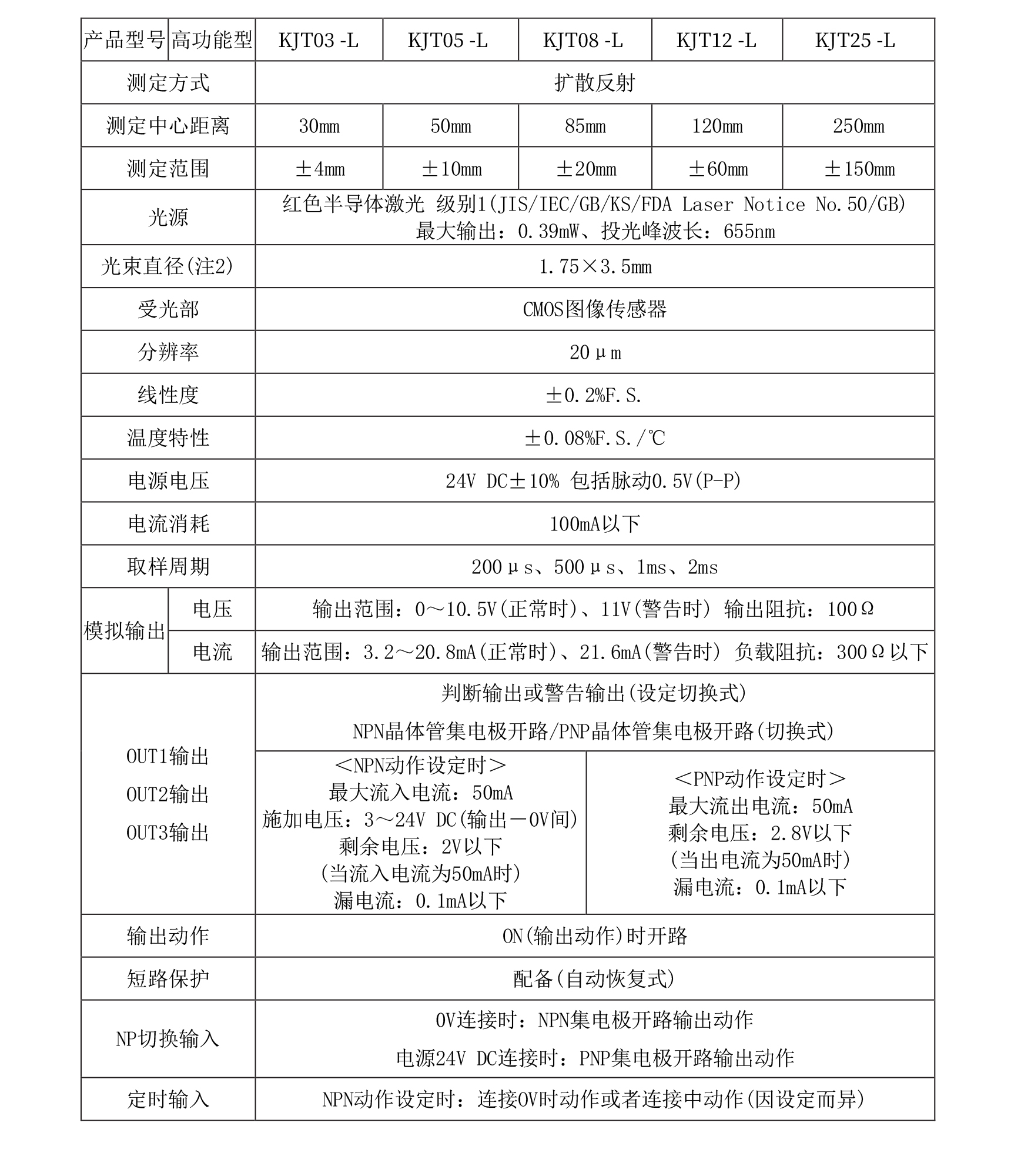

主要技术参数


产品型号
(注1)



KJT03-LKJT05-LKJT08-LKJT12-LKJT25-L
测定方式扩散反射
测定中心距离30mm50mm85mm120mm250mn
测定范围±4mm±10mm±20mm±60mm±150mm
光源红色半导体激光,级别1(JIS/IEC/GB/KS/FDA Laser Notice No.50/GB)
最大输出:0.39mW、投光峰波长:655nm
光束直径1.75×3.5mm
受光部CMOS图像传感器
分辨率0.5μm1.5μm2.5μm8μm20μm
线性度±0.2%F.S.
温度特性±0.08%F.S./℃
电源电压24V DC±10% 包括脉动0.5V(P-P)
电流消耗100mA以下
取样周期200μs、500μs、1ms、2ms
模拟输出电压输出范围:0~10.5V(正常时)、11V(警告时) 输出阻抗:100Ω
电流输出范围:3.2~20.8mA(正常时)、21.6mA(警告时)负载阻抗:300Ω以下
OUT1输出

OUT2输出

OUT3输出
判断输出或警告输出(设定切换式)

NPN晶体管集电极开路/PNP晶体管集电极开路(切换式)
<NPN动作设定时>
最大流入电流:50mA
施加电压:3~24V DC(输出一0V间)
剩余电压:2V以下
当流入电流为50mA时)
漏电流:0.1mA以下
<PNP动作设定时>
最大流出电流:50mA
剩余电压:2.8V以下
(当出电流为50mA时)
漏电流:0.1mA以下
输出动作0N(输出动作)时开路
短路保护配备(自动恢复式)
NP切换输入OV连接时:NPN集电极开路输出动作

电源24V DC连接时:PNP集电极开路输出动作
定时输入NPN动作设定时:连接0V时动作或者连接中动作(因设定而异)

PNP动作设定时:连接外部电源+时动作或者连接中动作(因设定而异)

PNP动作设定时:连接外部电源+时动作或者连接中动作(因设定而异)

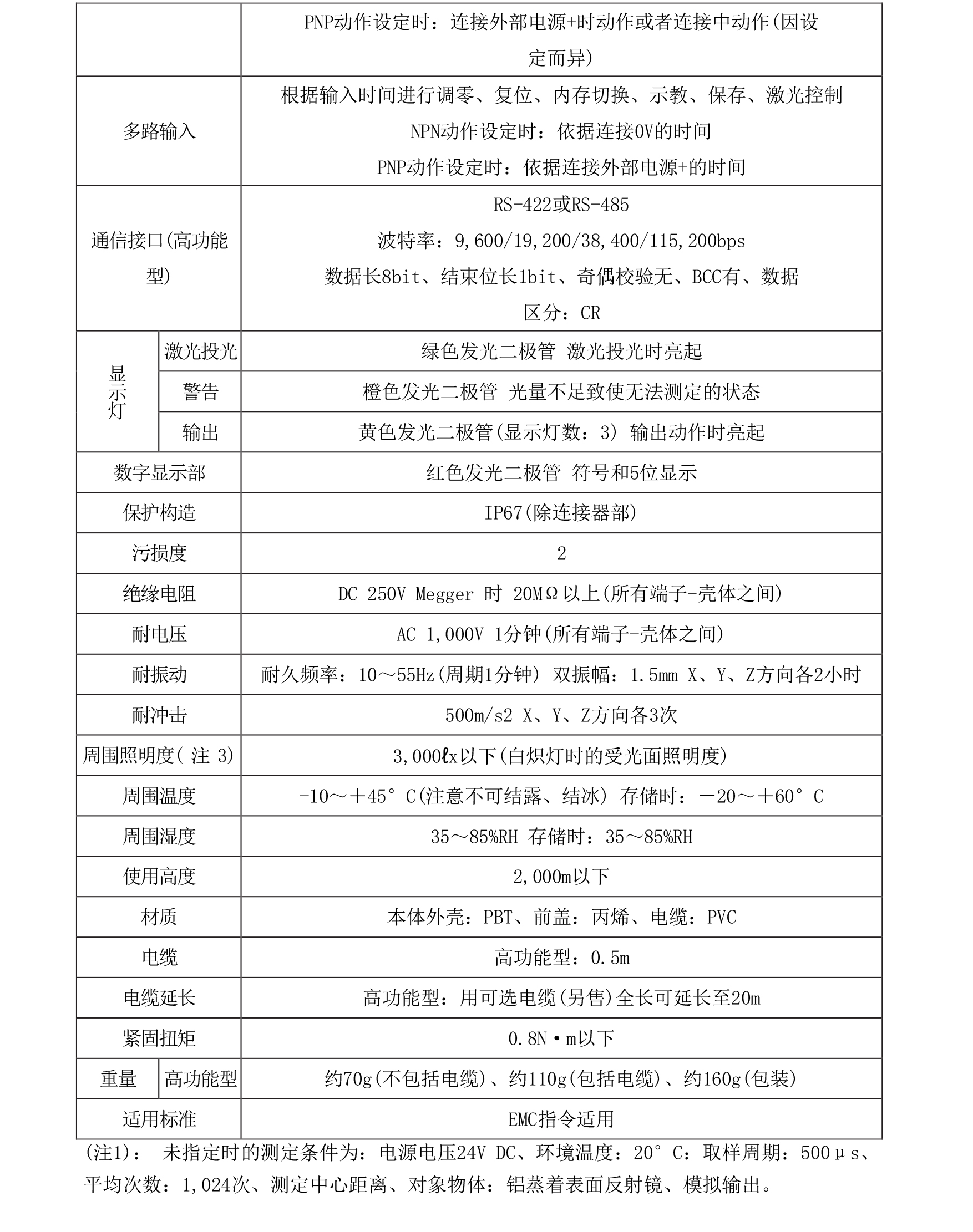

多路输入根据输入时间进行调零、复位、内存切换、示教、保存、激光控制

NPN动作设定时:依据连接0V的时间

PNP动作设定时:依据连接外部电源+的时间
通信接口(高功能型)RS-422或RS-485

波特率:9,600/19,200/38,400/115,200bps

数据长8bit、结束位长1bit、奇偶校验无、BCC有、数据

区分:CR
显示灯激光投光绿色发光二极管激光投光时亮起
警告橙色发光二极管光量不足致使无法测定的状态
输出黄色发光二极管(显示灯数:3)输出动作时亮起
数字显示部红色发光二极管符号和5位显示
保护构造IP67(除连接器部)
污损度2
绝缘电阻DC 250V Megger 时 20MΩ以上(所有端子-壳体之间)
耐电压AC 1,000V 1分钟(所有端子-壳体之间)
耐振动耐久频率:10~55Hz(周期1分钟)双振幅:1.5mm X、Y、Z方向各2小时
耐冲击500m/s2 X、Y、Z方向各3次
周围照明度3,000lx以下(白炽灯时的受光面照明度)
周围温度-10~+45°C(注意不可结露、结冰)存储时: -20~+60°C
周围湿度35~85%RH 存储时:35~85%RH
使用高度2,000m以下
材质本体外壳:PBT、前盖:丙烯、电缆:PVC
电缆高功能型:0.5m
电缆延长高功能型:用可选电缆(另售)全长可延长至20m
紧固扭矩0.8N·m以下
重量高功能型约70g(不包括电缆)、约110g(包括电缆)、约160g(包装)
适用标准EMC指令适用

  (注1): 未指定时的测定条件为:电源电压24V DC、环境温度:20°C:取样周期:500μs、

  平均次数:1,024次、测定中心距离、对象物体:铝蒸着表面反射镜、模拟输出。

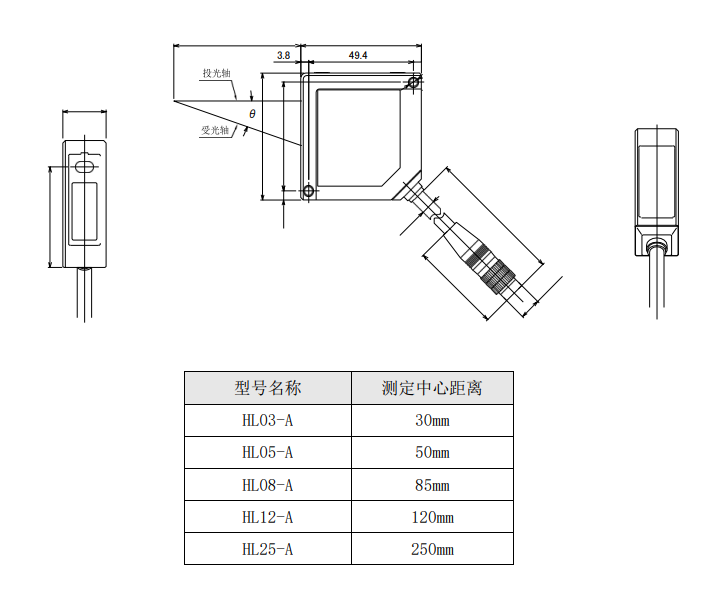

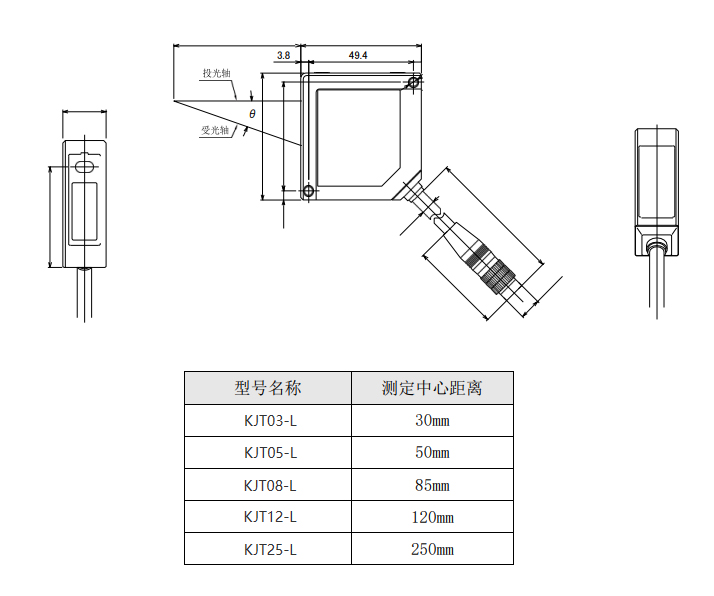

尺寸图

尺寸图

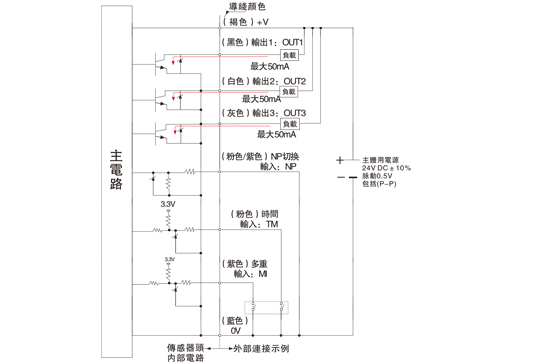

接线图

接线图
