3C AUTOMATION / SOLUTION FEATURE
柜式双头自动锁螺丝机全流程检测控制方案
从螺丝供料、产品定位到锁付结果与设备互锁
自动锁螺丝设备连续完成供料、吸附、搬运、定位、锁付和复位。检测信号沿动作顺序配置，可将缺料、不到位、气压不足和锁付异常停留在当前环节，减少不良品继续流转。

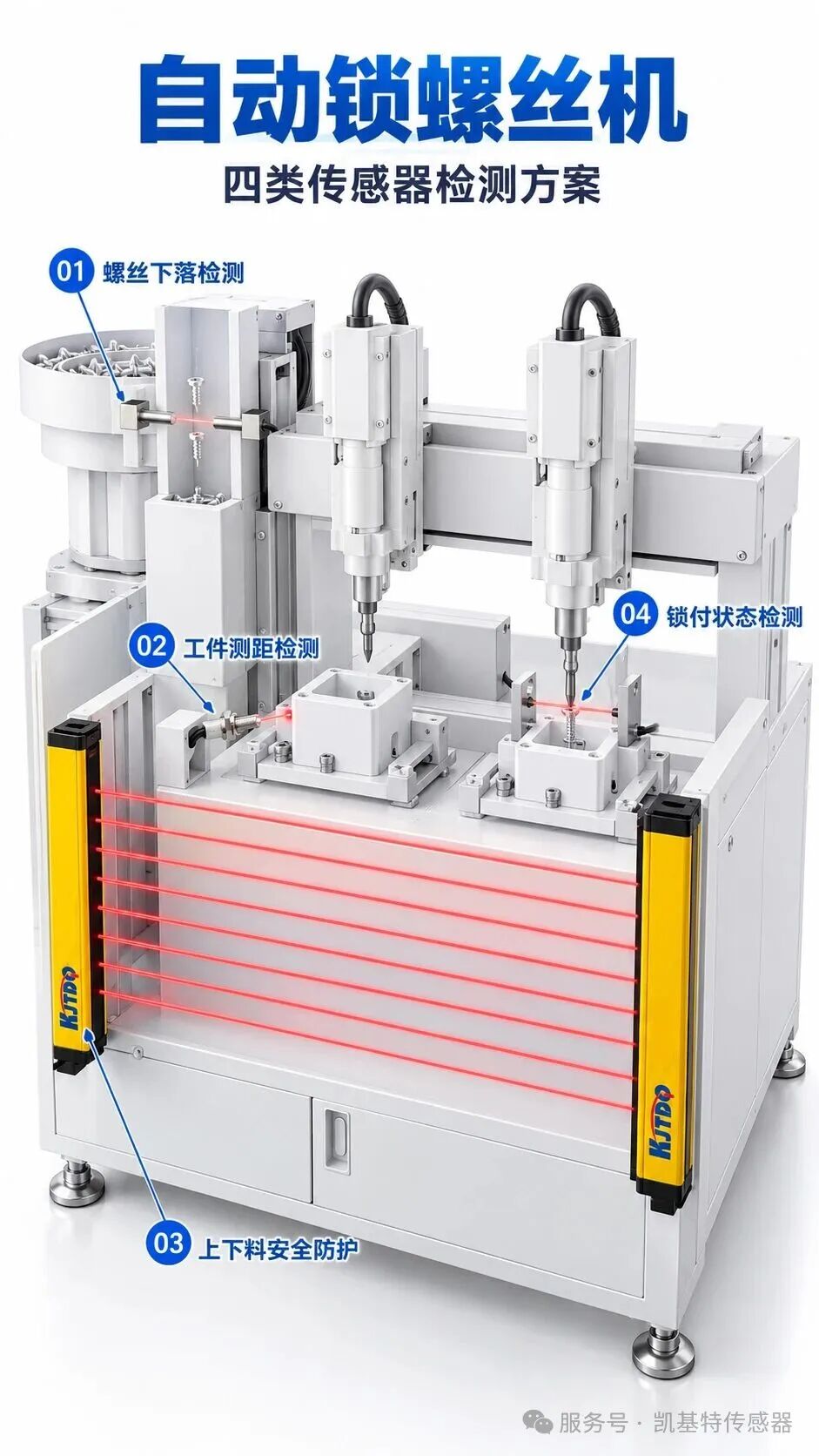

01 供料计数 | 02 产品定位 | 03 安全互锁 | 04 锁付确认 |

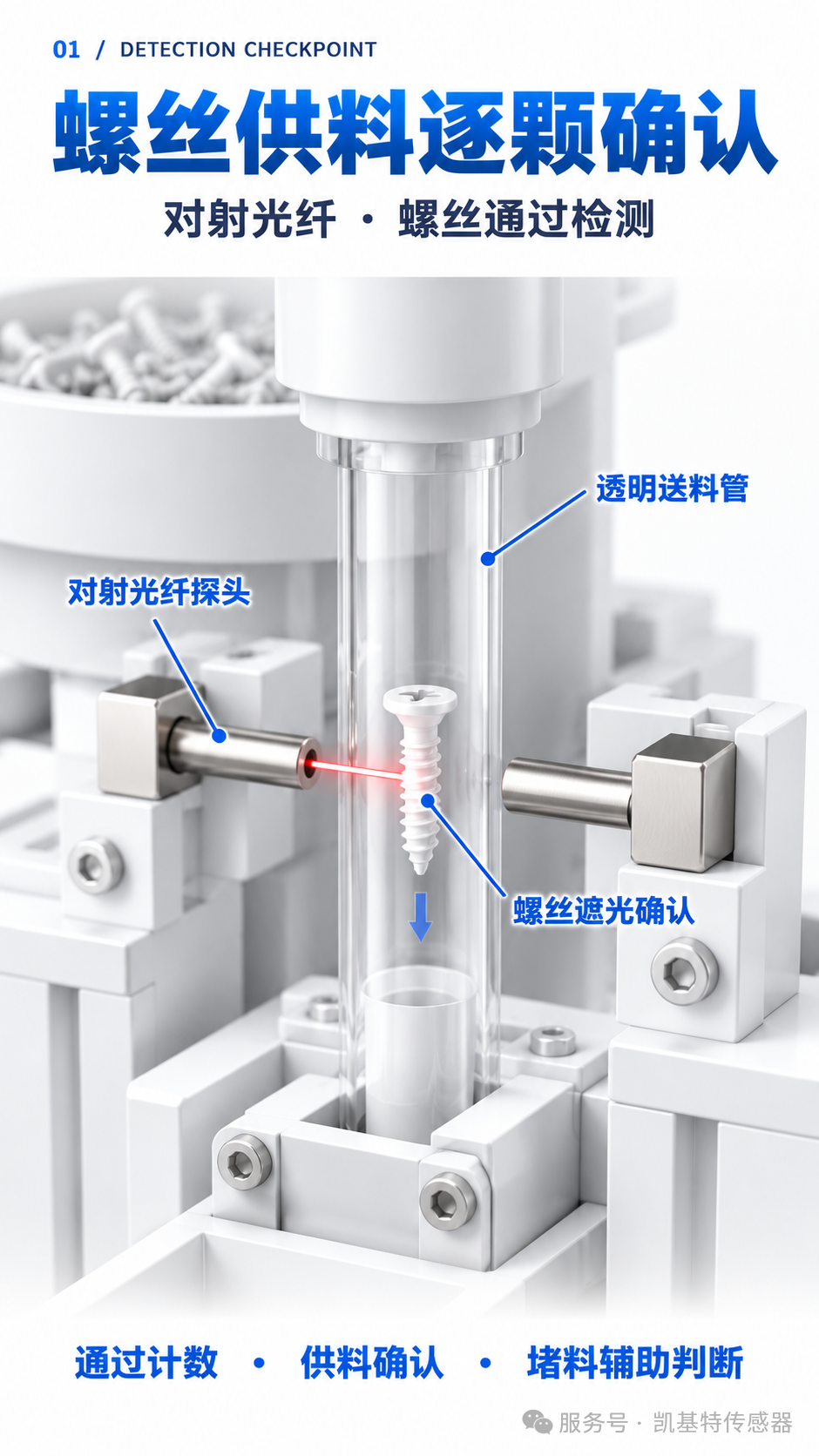

01 / DETECTION CHECKPOINT
螺丝尺寸小、下落速度快，检测点需要兼顾响应速度与有限安装空间。
检测位置 | 配置元件 | 控制作用 |
下落通道 | 光纤放大器＋对射光纤 | 螺丝遮挡光束时输出信号，用于通过计数、供料确认及堵料辅助判断。 |

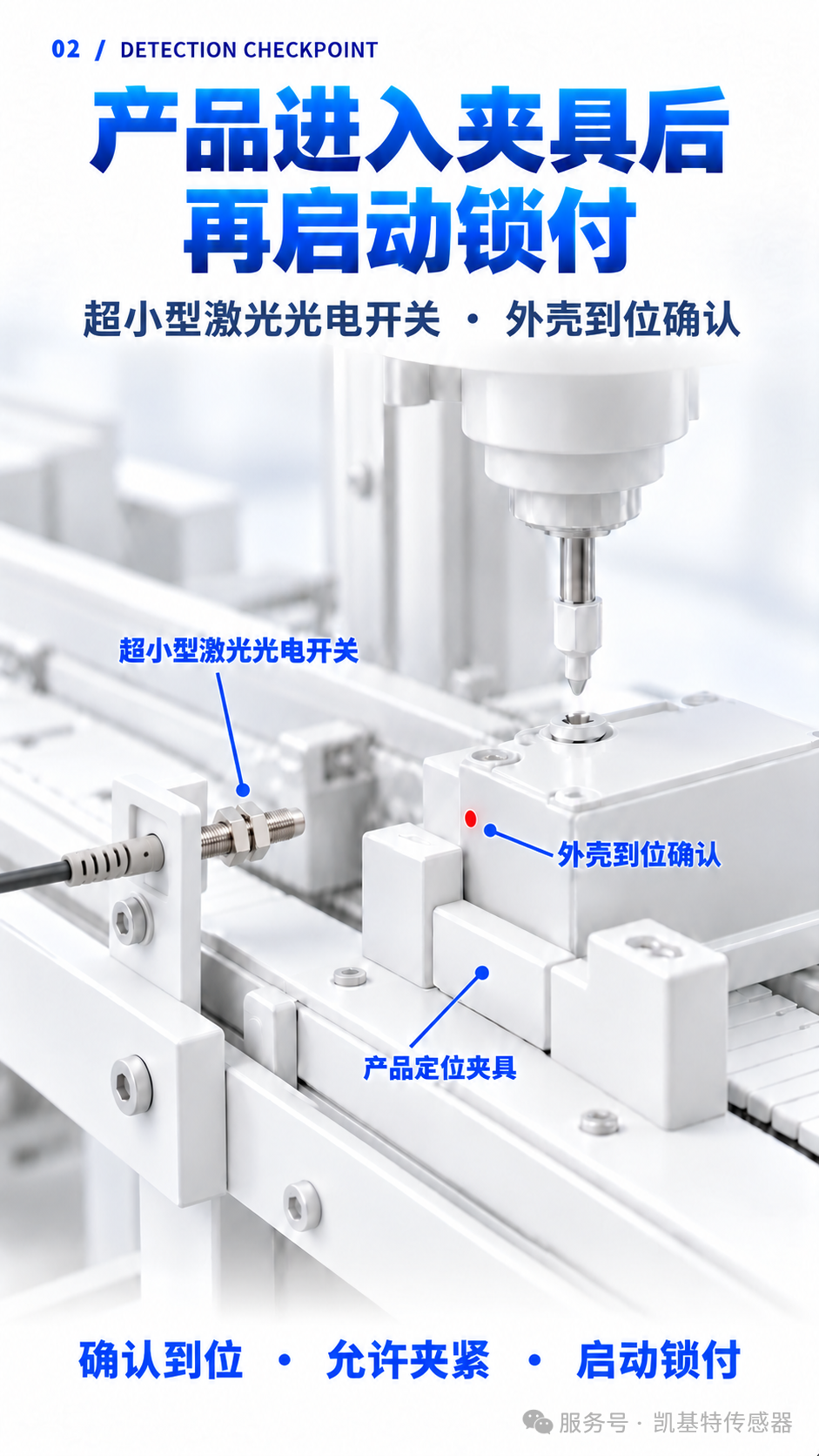

02 / DETECTION CHECKPOINT
外壳未完全到位时启动批头，容易造成偏位、螺纹损伤和外壳报废。
检测位置 | 配置元件 | 控制作用 |
产品夹具 | 超小型激光光电开关 | 将细小光点对准外壳指定部位；确认到位后允许夹紧与锁付动作。 |

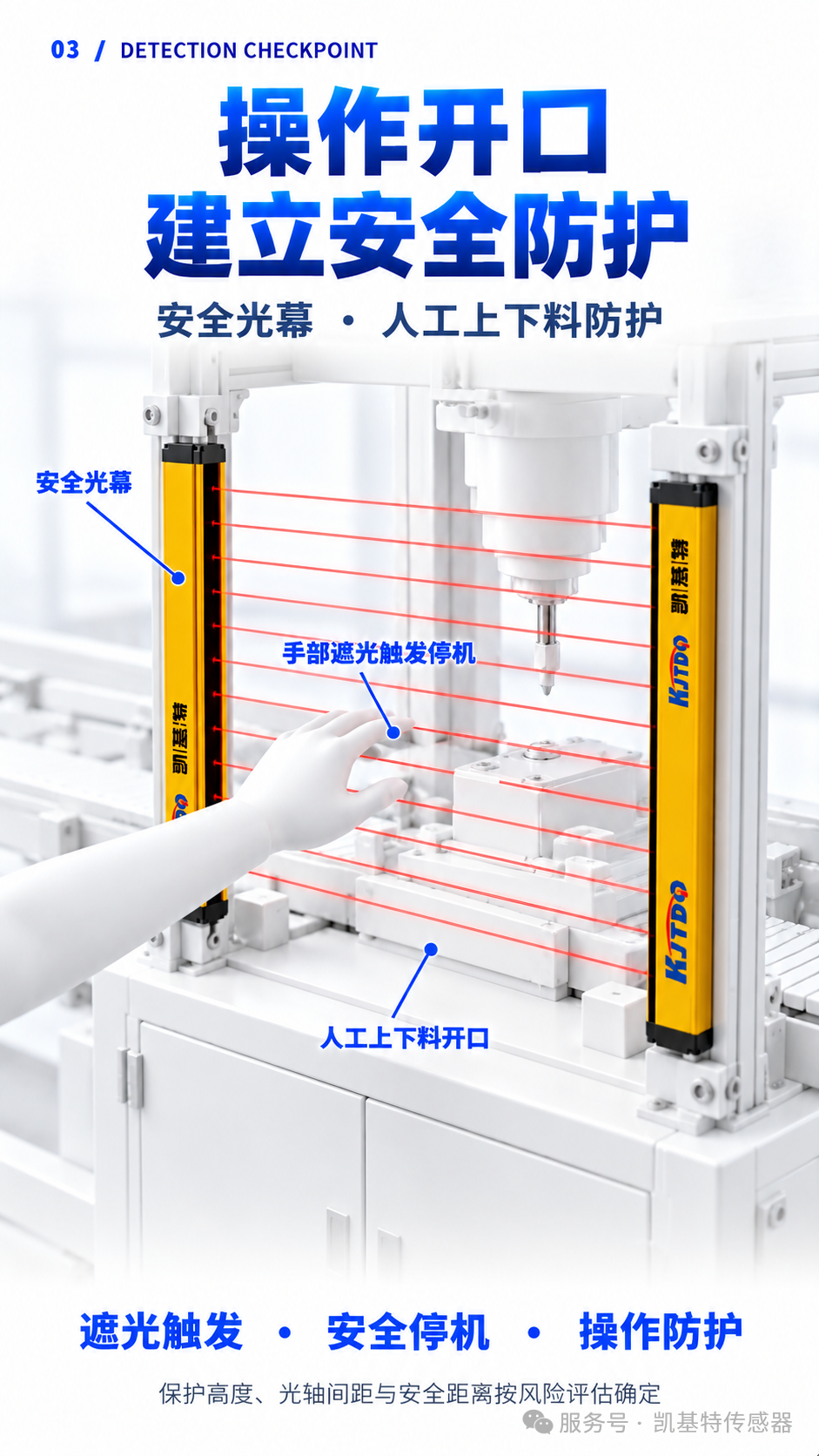

03 / DETECTION CHECKPOINT
上下料区域靠近夹紧机构和移动模组，需要在人员进入时及时限制危险动作。
检测位置 | 配置元件 | 控制作用 |
人工上下料开口 | 安全光幕＋安全控制回路 | 手部遮挡光轴后触发安全停机；保护高度、光轴间距和安全距离按风险评估确定。 |

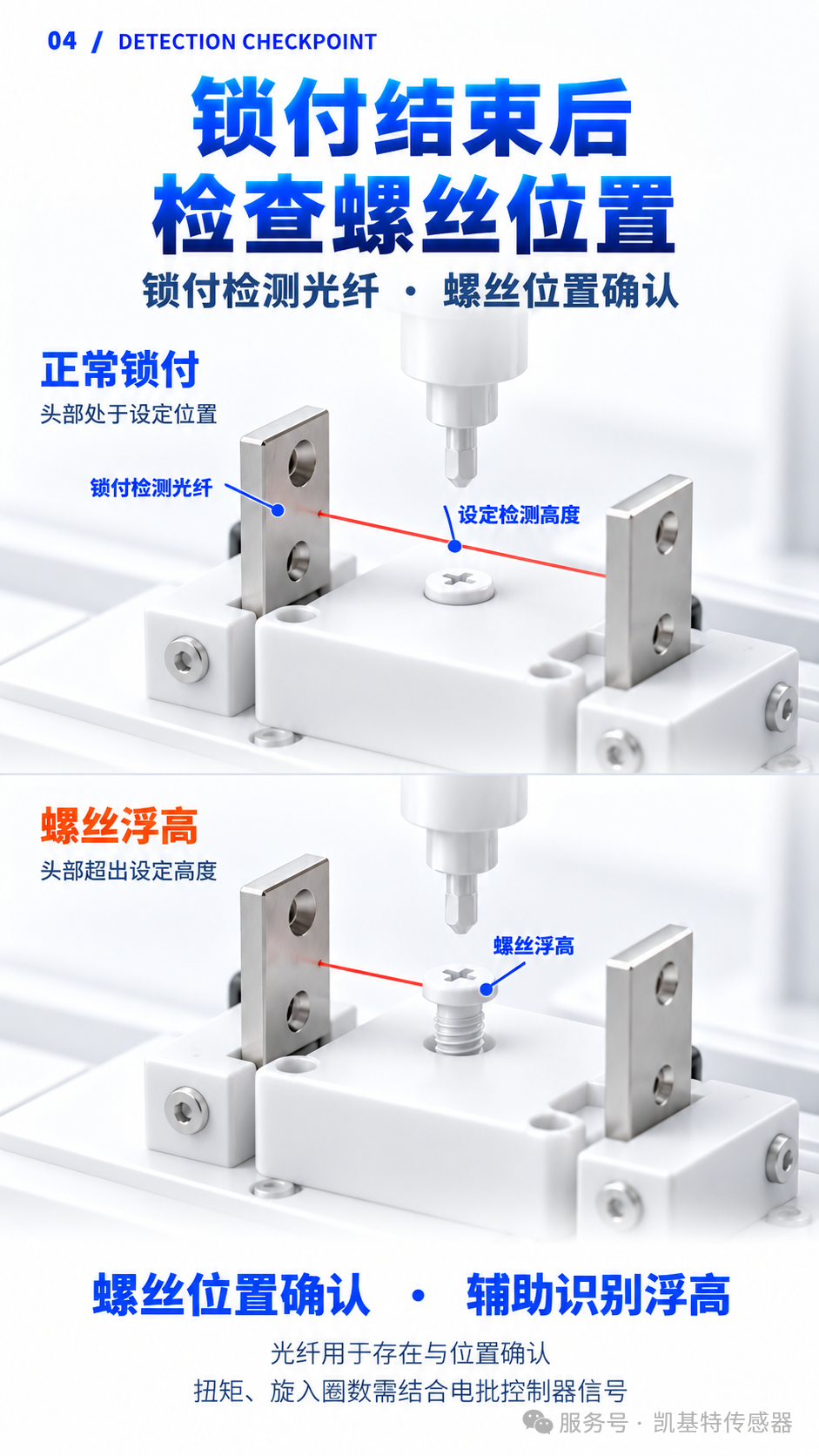

04 / DETECTION CHECKPOINT
螺丝存在与头部高度可作为锁付结果的独立确认信号。
检测位置 | 配置元件 | 控制作用 |
锁付位置 | 光纤放大器＋反射／对射光纤 | 检测螺丝是否存在及头部是否处于设定高度，辅助识别缺失和浮高。 |
光纤检测用于存在和位置确认；扭矩、旋入圈数等工艺结果应结合电批控制器信号。
ONTROL CHAIN / 检测控制链
检测位置 | 配置元件 | 控制作用 |
供料 | 对射式光纤 | 确认螺丝通过并提供计数信号 |
定位 | 超小型激光光电 | 确认产品进入锁付位置 |
安全 | 安全光幕 | 人员进入时触发安全停机 |
结果 | 反射／对射光纤 | 检查螺丝存在与头部高度 |
PLC按照“状态满足后放行”的顺序执行动作。任一关键检测信号未满足时，设备停留在当前环节并给出对应报警，便于操作人员定位异常。
具体型号、检测距离、响应速度、输出方式和安全等级，应结合螺丝尺寸、设备节拍、夹具空间、停止时间及控制接口进行确认。
SOLUTION VALUE / 方案价值
从螺丝下落到锁付完成，每个关键动作都有独立反馈。检测信号参与PLC互锁，有助于缩短排查时间，降低漏锁、空锁和异常流转的概率。
