在工业自动化和电气控制领域，行程开关扮演着至关重要的角色，它如同设备的“眼睛”和“触角”，精准检测机械位置，控制运动部件的行程。对于工程师、技术人员甚至相关专业的学生而言，能够快速、准确地识别和理解行程开关的各种符号，是读懂电路图、进行设备安装调试和故障排查的基本功。我们就来深入浅出地聊聊行程开关的符号世界，特别是其图形符号和文字符号，希望能帮助大家建立起清晰的认识。
我们来明确什么是行程开关。行程开关，又称限位开关，是一种利用生产机械运动部件的碰撞来发出控制指令的主令电器。当运动部件上的挡铁压到行程开关的滚轮或触头上时，其内部触点状态会发生改变（常开触点闭合或常闭触点断开），从而接通或断开控制电路，实现机械的自动停止、反向运动、变速或自动往返等控制。它广泛应用于机床、起重机、自动化生产线等场合。
要读懂电路图，符号是关键。行程开关的符号主要分为两大类：图形符号和文字符号。它们在国际标准（如IEC标准）和中国国家标准（GB/T）中都有明确规定，虽然可能存在细微的差异，但核心原则是相通的。
一、 图形符号：电路图中的“象形文字”
图形符号是一种直观的、用图形来表示电气元件及其功能的语言。行程开关的图形符号核心在于其触点部分，通常由一个常开触点符号或常闭触点符号，加上一个特殊的机械操作符号（一个半圆形或类似撞杆的图形）组合而成。
1. 常开触点型行程开关：其图形符号看起来像一个开关的触点处于断开状态，旁边有一个半圆形的操作机构指向它。这个半圆形就形象地代表了被机械撞块撞击的部分。在电路图中，当没有外力撞击时，这对触点是断开的；当撞块压下开关，触点闭合，电路导通。这种开关常用于启动某个动作或发出到位信号。
2. 常闭触点型行程开关：其图形符号与常开型类似，但触点的初始状态是闭合的（两条短线相连），旁边同样有操作机构。在常态下，电路是接通的；当撞块压下开关时，触点断开，切断电路。这种开关常用于安全保护、极限限位，比如当设备运动到危险位置时强制断电。
3. 复合触点型（一常开一常闭）：很多实际应用的行程开关内部有多组触点，常见的是同时包含一组常开触点和一组常闭触点。在图形符号中，它们会共用同一个操作机构符号，分别画出常开和常闭触点的图形。这为复杂的逻辑控制提供了便利。
识别图形符号时，关键看两点：一是触点初始状态（断开为常开，闭合为常闭），二是旁边是否有代表机械操作的特殊标记。这个标记是将其与普通手动开关区分开来的关键。
二、 文字符号：电路图中的“姓名标签”
如果说图形符号描述了元件的“长相和动作”，那么文字符号就是它的“名字”。在电气原理图、接线图以及设备铭牌上，我们经常看到用字母代号来标识元件，这就是文字符号。
根据国家标准GB/T 5094.1和GB/T 20939，行程开关的文字符号通常归属于“位置开关”大类。其核心文字符号是 “SQ”。这个“S”可能来源于“Switch”（开关）或“Signal”（信号），而“Q”在电气领域常表示电力回路开关，但在此组合中已形成固定含义，专指行程开关（限位开关）。
在实际图纸中，为了区分同一电路中多个不同的行程开关，会在“SQ”后面加上数字序号，SQ1、SQ2、SQ3……分别表示1号行程开关、2号行程开关等。有时在更详细的标注中，还可能看到其触点的标注，例如SQ1-1表示SQ1开关的第1组触点，这在与接线图对照时非常有用。
三、 实际应用中的符号识别与凯基特产品的关联

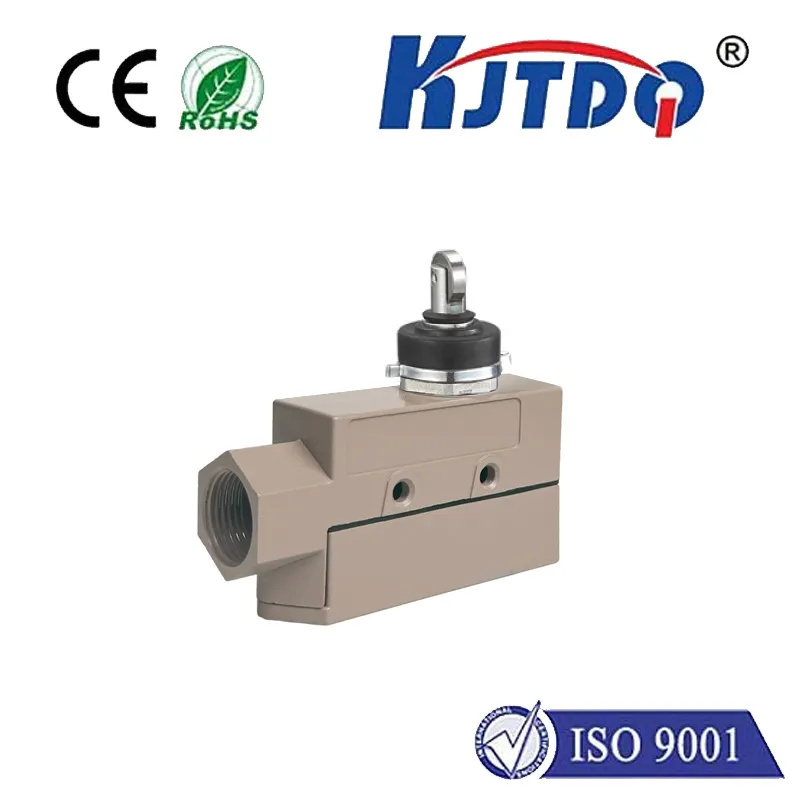

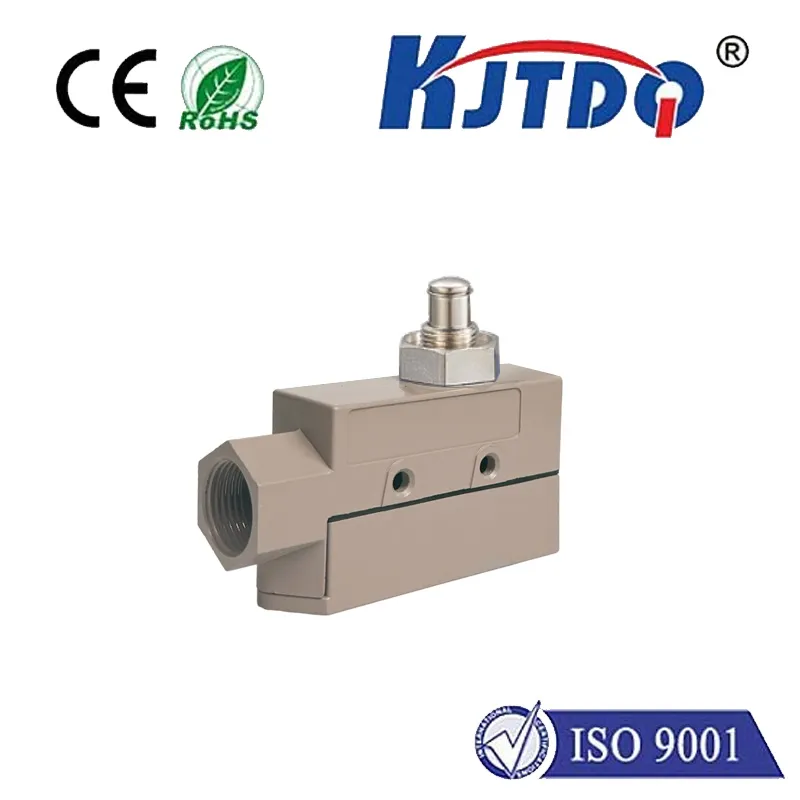

理解了符号，就能更好地应用产品。以业内知名品牌凯基特（KJT）的行程开关为例，在其产品手册和为客户提供的技术资料中，都会清晰标注其产品的图形符号和文字符号。一款凯基特滚轮式行程开关，在客户设计的自动化机床电路图中，可能就被标注为“SQ5”，其图形符号清晰地显示为常开触点型。技术人员看到这个符号，就知道它安装在某个工位的终点，当工作台运动到此压合SQ5时，会发出“加工完成”信号，触发下一道工序。
掌握这些符号知识，不仅能让你在阅读技术文档时游刃有余，还能在设备选型、电路设计和故障诊断中避免混淆。当你需要选择一个用于安全紧急停止的限位开关时，你知道应该选择图形符号为“常闭触点”型的开关，并确保其在图纸上的文字符号（如SQ-Emergency）清晰明确。
行程开关的图形符号以其触点和操作机构的组合，直观表达了开关的类型（常开/常闭）和驱动方式；文字符号“SQ”则是它在电路家族中的标准称谓。两者结合，构成了电气控制语言中关于位置检测的精确表述。无论是学习电气知识，还是处理像凯基特这样的优质品牌产品在实际项目中的应用，从理解这些基础的符号开始，都是迈向精通的第一步。下次再面对复杂的电路图，不妨先找找看那些带着“小半圆”的“SQ”们，它们很可能就是整个自动化流程的关键控制点。
