更远检测距离
90% 反射率目标最远可达 50m，黑色目标检测距离可达 13m。
PRODUCT OVERVIEW
让远距离检测更稳定、更可靠
KJT-HWCJ-50M 采用 TOF 飞行时间测距原理，不依赖单纯光强变化，适合物流输送、自动化设备、叉车定位和物料检测等工业场景。
DIRECT TIME OF FLIGHT
以飞行时间计算目标距离
传感器发射红外光并接收目标物反射光，通过飞行时间计算距离。面对物体表面颜色、弧度和环境变化时，依然能够保持稳定检测。
0.05m-50m
905nm 不可见光
Class 3R
NPN / PNP
9-30V DC
IP65
更强抗干扰
100K Lux 抗环境光能力，可用于户外强光和工业强照明环境。
更高响应速度
500Hz 最高开关频率，适合高速流水线和快速移动目标。
更易集成安装
48 x 32 x 21mm 小型化设计，重量仅 22.5g，不含线缆。
CORE BENEFITS
面向工业现场的六项核心能力
从长距离检测到现场快速设定，每一项能力都围绕实际检测稳定性展开。
50m 长距离检测
90% 反射率目标检测范围 0.05m-50m，黑色目标检测范围 0.05m-13m。
Direct TOF 算法
通过直接飞行时间计算距离，减少单纯光强变化带来的检测干扰。
500Hz 高频响应
满足高速流水线、物体计数和快速移动目标的检测需求。
100K Lux 抗环境光
适用于户外强光和工业强照明环境，提升复杂工况稳定性。
紧凑小型化设计
48 x 32 x 21mm 小体积，便于设备内部集成和安装。
灵活现场设定
支持 NO / NC 自动设定、两点设定、即时响应和延时响应模式。
TECHNICAL PARAMETERS
技术参数
参数以产品规格书为依据。表格在移动端可横向滚动查看。
01
基本性能参数
| 产品型号 | KJT-HWCJ-50M | 测量原理 | TOF 飞行时间 |
|---|---|---|---|
| 检测距离 | 0.05m-50m（90% 反射率） | 黑色目标检测 | 0.05m-13m（10% 反射率） |
| 检测盲区 | 5cm | 测距频率 | 500Hz |
| 重复精度 | 1mm | 激光波长 | 905nm（不可见光） |
| 激光等级 | Class 3R | 光斑/视场指标 | 8mm直径 @2m |
| 抗环境光 | 100K Lux | 检测方式 | 红外光飞行时间检测 |
02
电气参数
| 工作电压 | 9-30V DC |
|---|---|
| 峰值电流 | 80mA |
| 平均电流 | 18mA |
| 功耗 | 0.43W |
| 输出类型 | NPN / PNP |
| 防护等级 | IP65 |
03
环境与机械参数
| 工作温度 | -20℃ - +55℃ |
|---|---|
| 存储温度 | -30℃ - +60℃ |
| 相对湿度 | <=75% |
| 尺寸 | 48 x 32 x 21mm |
| 重量 | 22.5g（不含线缆） |
| 电缆规格 | 0.2mm² 4芯 PVC 电缆（2m） |
说明：规格书原表将 8mm直径 @2m 的行名写为“视场角”。本页使用“光斑/视场指标”标签，避免将直径数值误解为角度。
ELECTRICAL CONNECTION
电气连接
标准 4 芯 PVC 电缆，支持 NPN / PNP 输出。可根据项目需求定制线缆长度和输出协议。
04
引脚定义
| 引脚 | 线色 | 功能 |
|---|---|---|
| 1 | 棕色 | 电源正，9-30V |
| 2 | 蓝色 | 电源负，GND |
| 3 | 黑色 | NPN 输出 |
| 4 | 白色 | PNP 输出 |
FUNCTION SETTINGS
快速设定，适配复杂工况
通过设定键完成常开、常闭和两点阈值设定，并可切换响应模式。
AUTO SETTING
常开 NO
长按 2.5s-7s设定成功后，绿灯快速闪烁 3 次。
AUTO SETTING
常闭 NC
长按 7s-12s设定成功后，绿灯快速闪烁 3 次。
TWO-POINT SETTING
两点设定模式
- 工件不存在时短按一次
- 工件存在时短按一次
- 系统自动生成检测阈值
RESPONSE MODE
响应模式切换
即时响应模式适用于需要快速响应的检测任务
延时响应模式默认模式，具备防抖能力，适用于复杂工况
05
指示灯说明
| 设定成功 | 绿灯闪烁 3 次 |
|---|---|
| 设定失败 | 橙灯闪烁 3 次 |
| 输出有效 | 橙灯常亮 |
| 无输出 | 橙灯熄灭 |
APPLICATIONS
典型应用
适用于物流输送、自动化设备、叉车定位、物料检测等工业场景。

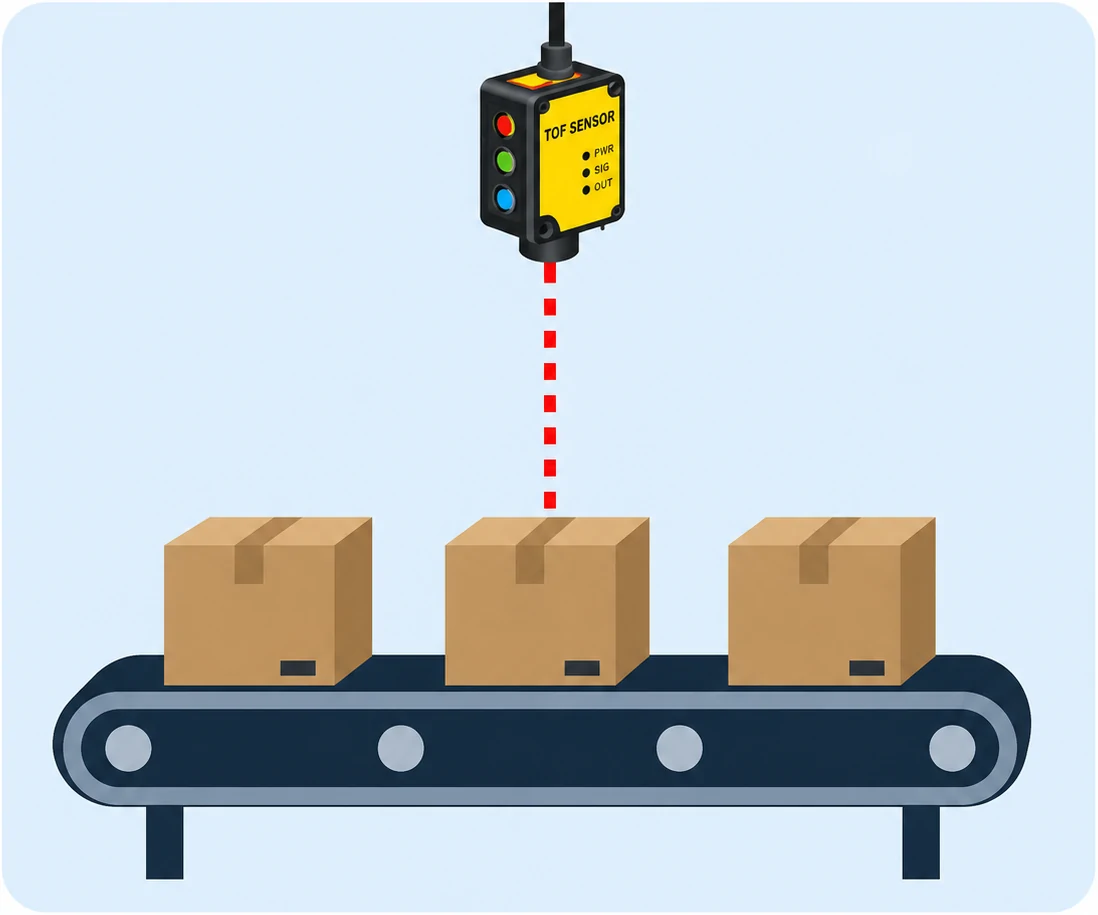

输送线物料检测
面向输送线上的物料识别、到位判断和连续检测。

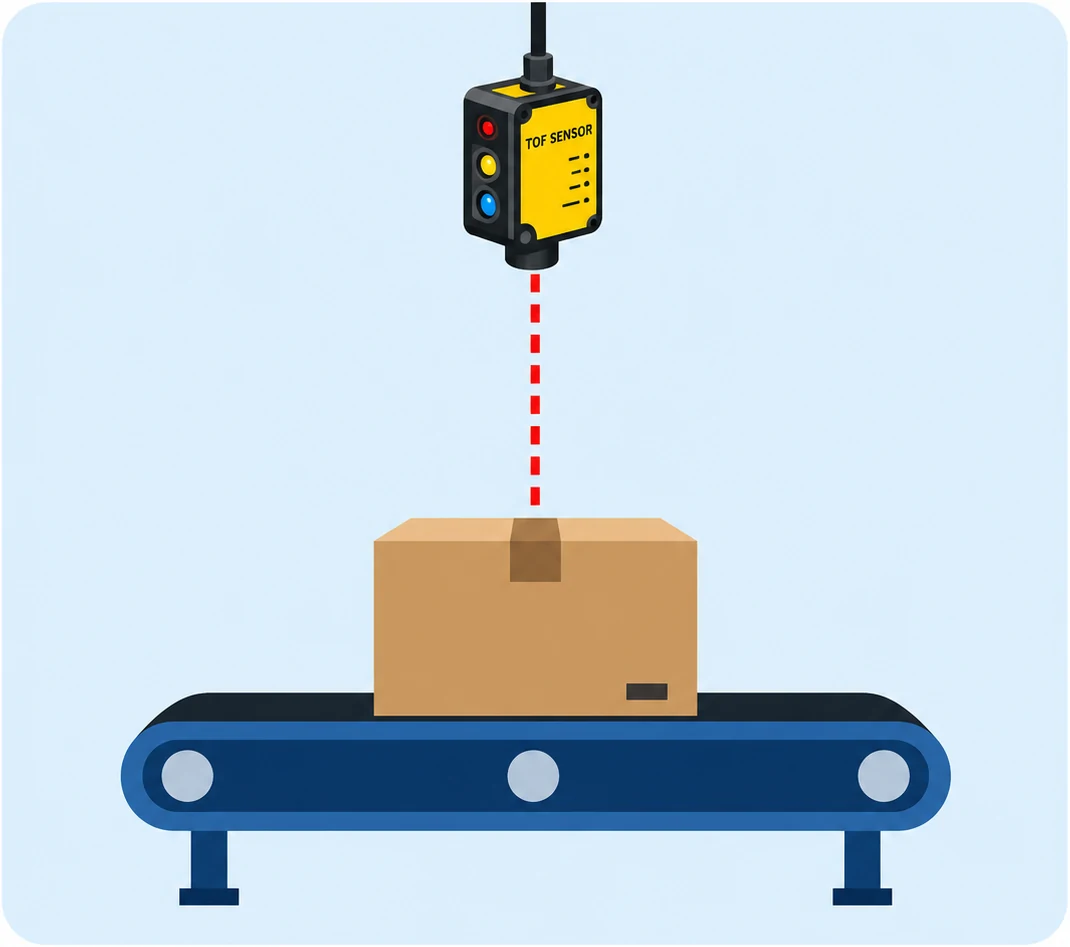

高度检测
用于物料高度变化判断和自动化设备检测反馈。

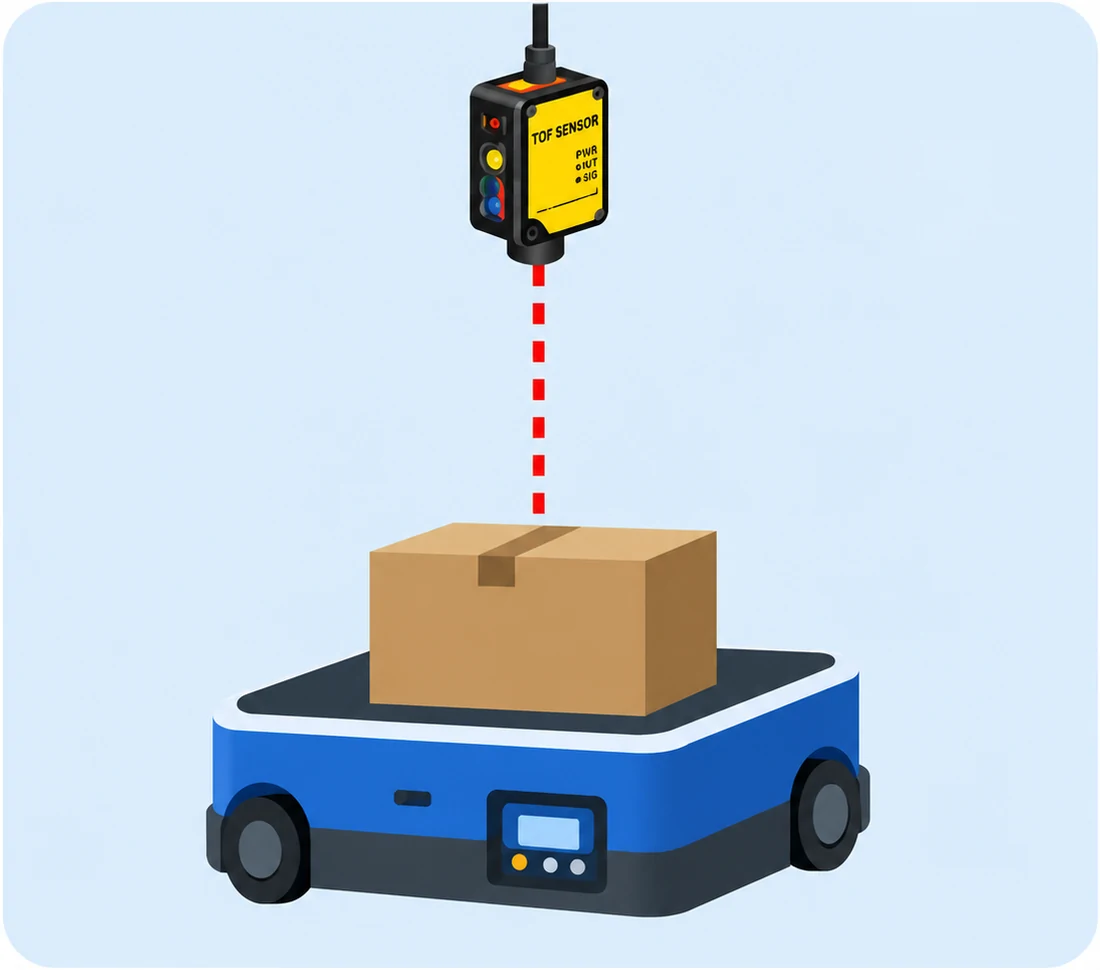

AGV位置检测
通过距离反馈确认 AGV 或目标是否进入设定检测位置。

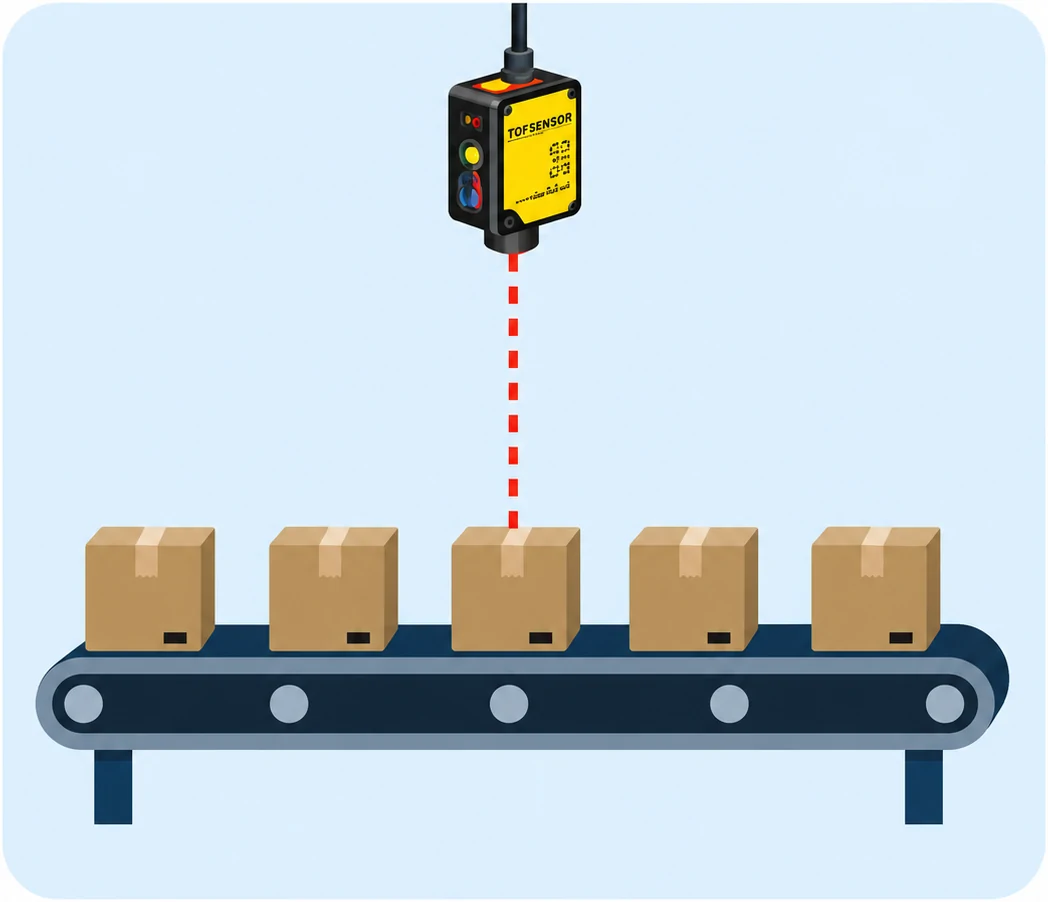

数量检测
用于连续物料通过检测、计数统计和到位反馈。

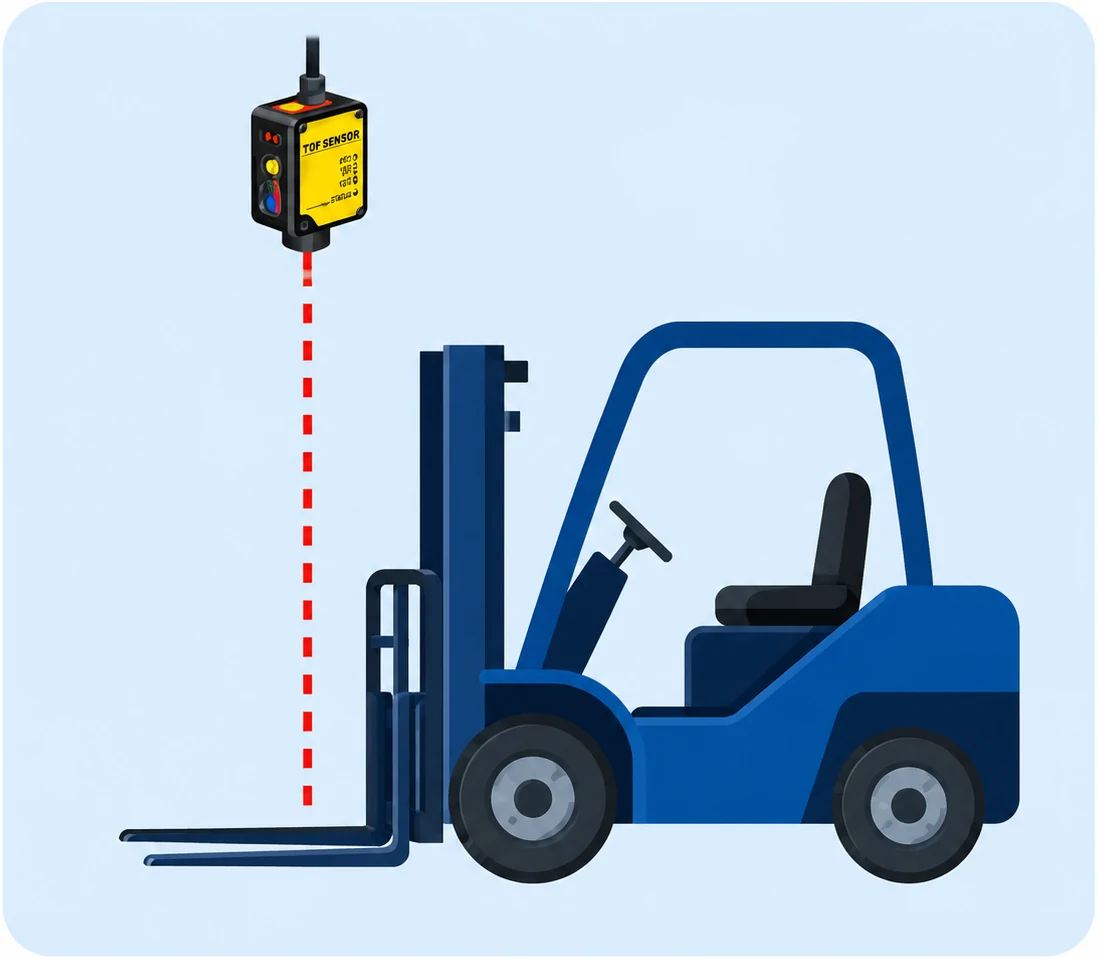

叉车定位
用于叉车定位和仓储物流作业中的位置检测。

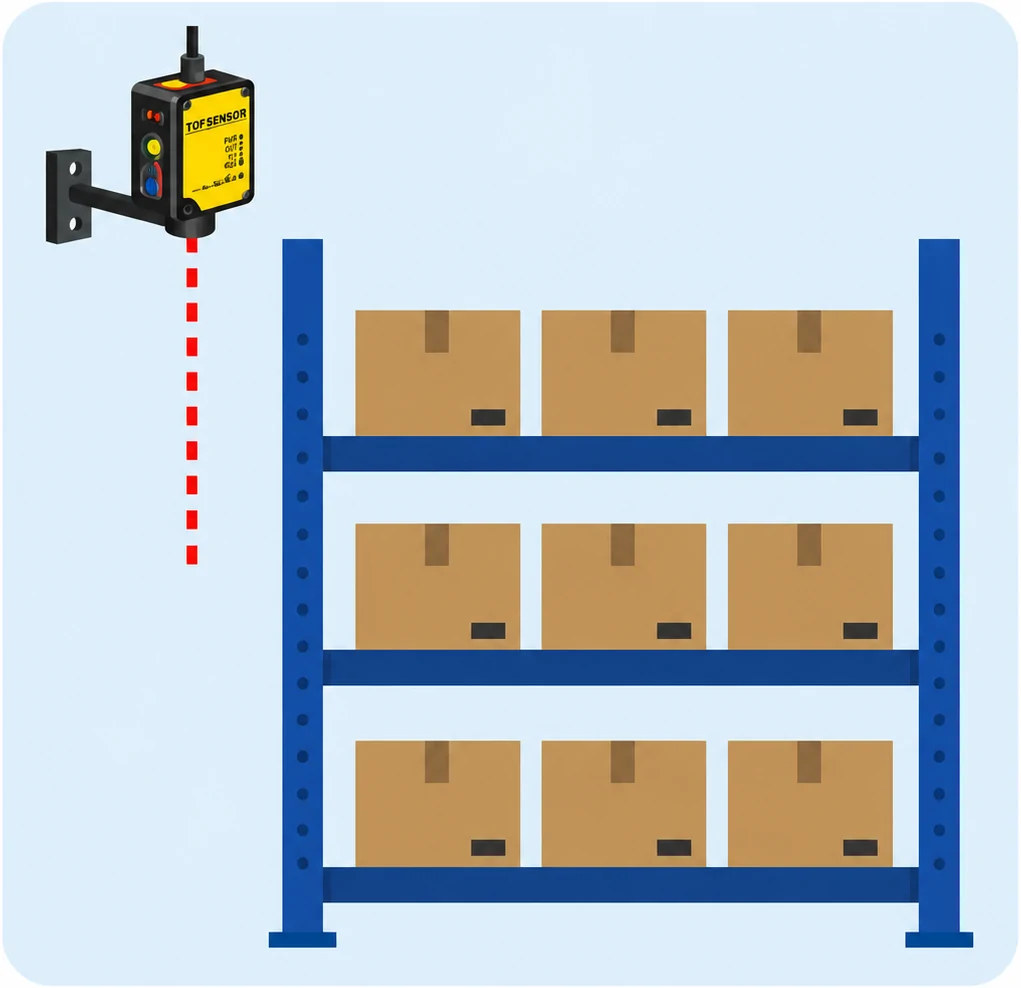

仓储物流检测
适用于货架、仓储位置和仓储物流检测场景。
扩展应用
柔性线检测
自动门控制
快速移动目标检测
INSTALLATION NOTES
安装建议
按实际工况完成设定，可进一步提高检测稳定性。
避免透明玻璃直接干扰
安装时留意透明介质带来的反射或穿透影响。
避免强反光金属角度安装
根据被测物表面反光情况调整传感器安装角度。
留意黑色物体距离衰减
黑色目标检测范围为 0.05m-13m（10% 反射率）。
按实际工况进行设定
结合响应模式和阈值设定，让检测结果更稳定。
RECOMMENDED PRODUCTS
推荐产品

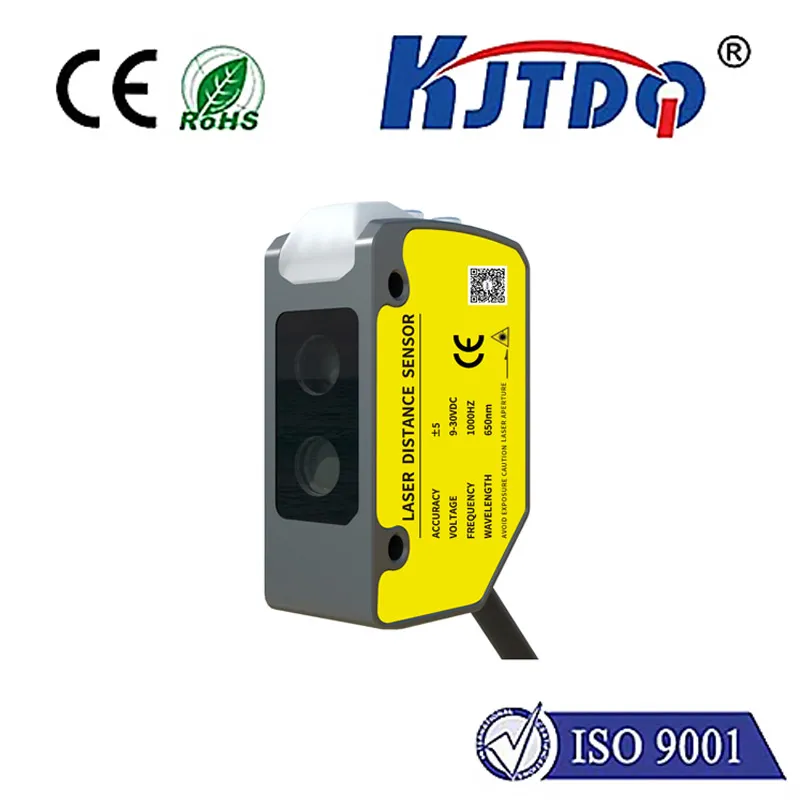

KJT-HWCJ-50M
