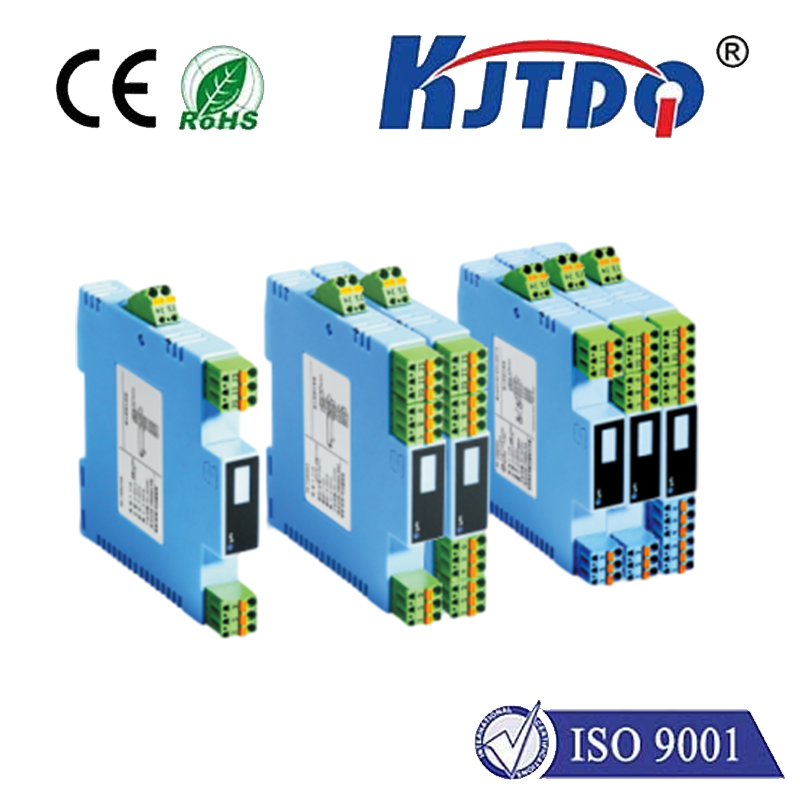

开关量输入隔离安全栅
适用于安装在爆炸区域的本安型接近开关（符合DIN1923
4标准的NAMUR接近开关）或触点开关。通过隔离，以继电
器触点（或晶体管、电平信号）输出方式传送至安全区的控制
系统或其它仪表。
可选择有线路故障检测功能的开关量隔离安全栅和没有线
路故障检测功能的开关量隔离安全栅。
有输入线路故障检测功能的开关量隔离安全栅，当检测到
有线路故障时，仪表面板上的线路故障LED指示灯亮红色。
（说明：当用到线路检测功能时，如果需要使用机械触点
开关作为输入设备，必须在输入回路中连接线路故障传感器，
以避免开关量隔离安全栅将机械触点开关正常的通断误当做输
入回路的断路或短路故障。）
当选择没有线路故障检测功能的开关量隔离安全栅，仪表
面板上没有线路故障指示灯。
● 供电电源
供电电压范围：20~30VDC
额定供电电压：24V DC
电流消耗（24VDC供电，继电器输出）：<25 mA
● 从危险区输入
触点开关或符合DIN 19234的NAMUR接近开关。
开路电压：8V±0.5V
开关阈值：1.2~2.1mA
回滞：0.2mA （典型值）
线路故障时，断路电流：< 0.1mA; 短路电流：> 4mA
● 向安全区输出
输出类型： ① 继电器触点；② 晶体管；③电平信号
（订货时请选择输出类型）
① 继电器触点
触点特性：24VDC，2A；
负载类型：电阻性负载
响应时间：≤10ms
② 晶体管
外部供电电压：≤40V
驱动输出电流：≤40mA
晶体管集电极输出 高电平: VCC；低电平：≤2.5V
晶体管发射极输出 高电平: VCC-2.5V；低电平：≤ 0.5V
③电平信号
高电平：4.5V ~ 5.5V
低电平：≤0.5V
高电平驱动能力：≤20mA
● 输入 / 输出特性说明 （同相控制）
仪表出厂的设定状态为输入与输出同相，即输入开关吸合，输出继
电器也吸合（如果是晶体管输出，则晶体管导通；如果是电平信号
输出，则输出为高电平信号）。仪表面板上的输出状态指示灯亮。
● 线路故障检测
本仪表出厂设定为：当检测到输入线路故障时，仪表面板上的故障
检测指示灯亮，输出继电器触点为松开状态 （ 如果是晶体管输出，
则晶体管不导通；如果是电平信号输出，则输出为低电平信号）。

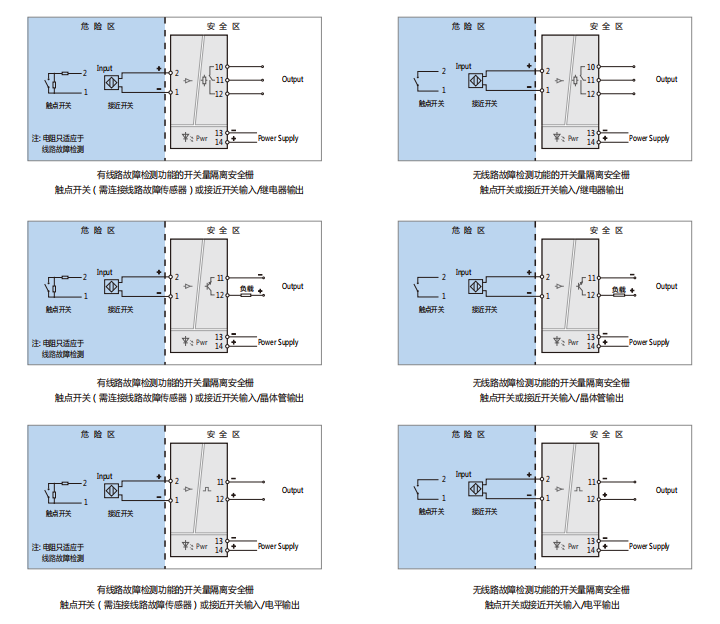

向安全区输出
有线路故障报警的仪表
（仪表面板上有故障指示灯）
无线路故障报警的仪表
（仪表面板上没有故障指示灯）
● 仪表指示灯
LED
OUT
POWER
为输入线路故障指示灯（灯亮为线路故障发生时）
为输出状态指示灯（灯亮为继电器触点吸合时）
为电源指示灯（灯亮为仪表通电）
（注: 如果选择是没有故障检测功能的仪表，则没有LED指示灯。）
