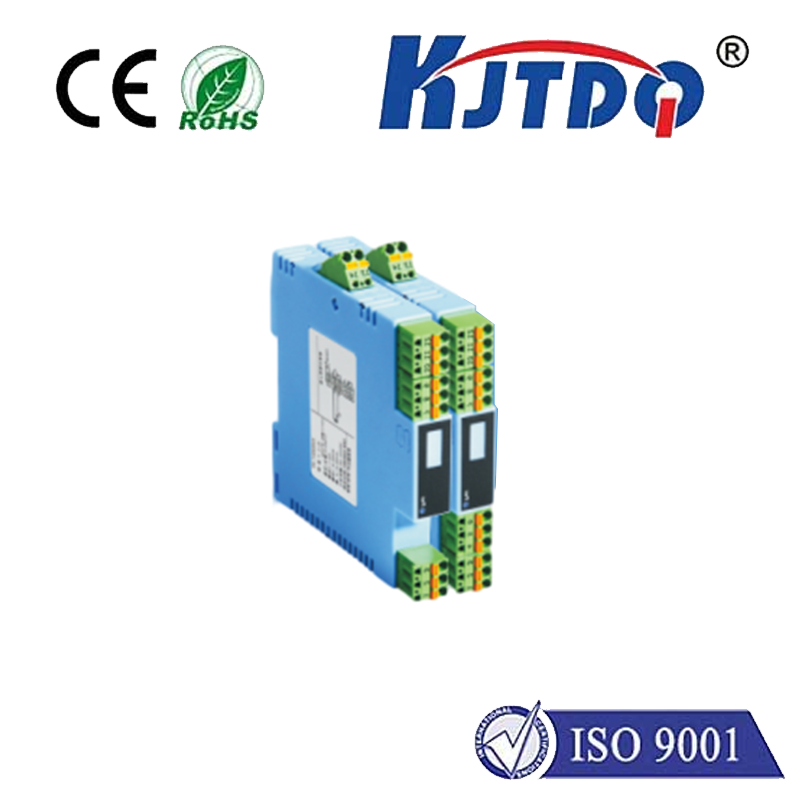

KJT-7922隔离安全栅
- 供电电压范围：20～30VDC
- 额定供电电压：24VDC
- 输入信号：变送器直流电流信号4～20mA；HART信号
- 输入阻抗：≤50Ω
- 给变送器的配电：≥16VDC

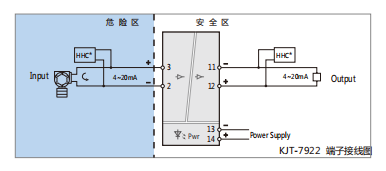

给连接到危险现场的变送器提供隔离的电源电压，并将变送器产生的 4～20mA 信号隔离转换后传送至安全区控制系统或其它仪表。该产品支持 HART 信号传输。
● 供电电源
供电电压范围：20～30VDC
额定供电电压：24VDC
电流消耗（24VDC供电时）：<65mA（1入1出）；
● 从危险区输入
输入信号：变送器直流电流信号4～20mA；HART信号
输入阻抗：≤50Ω
给变送器的配电：≥16VDC
最大输入电流限制：约30mA
● 向安全区输出
输出信号：4～20mA；HART 信号
电流输出负载：≤350Ω（出厂默认，可指定负载）
● 综合通用参数
标准精度：±0.1%
温度漂移：0.01%F.S./℃
响应时间：< 10ms
隔离能力：输入-输出-电源之间 1.5KV，1min，50Hz
绝缘电阻：输入-输出-电源之间 ≥100MΩ/500VDC
外形尺寸：16×116×110（mm）
工作环境温度：-20℃～+60℃
● 安全防爆认证参数
防爆等级标志：[Exia Ga]IIC
安全认证参数：Um = 250VAC/DC Uo = 28VDC Io = 93mA
Po = 0.65W Lo = 2.4 mH Co = 0.05μF
