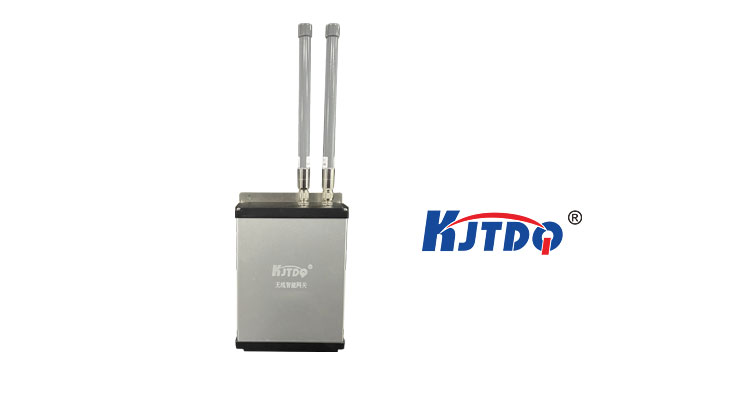

无线智能网关*1
3dBi 高增益玻璃钢天线*2

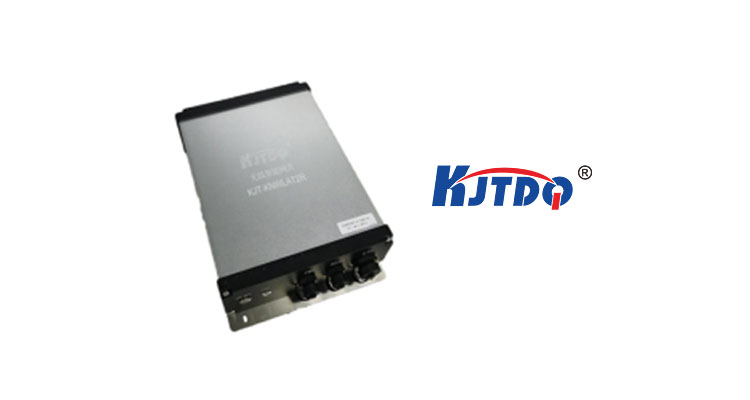

型 号 | KJT-KNWLAT2RIRL | |||
| 协议标准 | LoRa 私网协议 | |||
| 频率范围 | 470～510MHz LoRa | |||
| 最大链路预算 | 169dB | |||
| 最大发射功率 | 27dBm | |||
| 极化方式 | 单极化；垂直极化 | |||
| 传输速率 接收灵敏度(dBm) 2400bps -126dBm 灵敏度 800bps -130dBm 300bps -142dBm | ||||
| 组网方式 | 星型 | |||
| 建议传输距离 | 20-1000M | |||
| 管 理 | ||||
| 管理方式 | 支持中/英文管理、配置免重启；支持云管理 | |||
| 复位 | 硬件 | 支持 | ||
| 软件 | 支持 | |||
| 功 能 | ||||
| 工作模式 | P2P-S、M2P 等 | |||
| 输入配置 | 支持 RS485 串口、Ethernet 接口 | |||
| 通讯协议 | MODBUS | |||
| 信号灯 | 双色防水信号灯 | |||
| 安全性 | ||||
| 无线加密 | CPC 校验 AES128 | |||
| 硬件 | ||||
| CPU | 工业级MCU | |||
| 内存 | FLASH | 32MB | ||
| SRAM | 2M | |||
| 扩展卡（选配） | 支持 | |||
| 主频 | 400MHz | |||
| 接 口 | |||
| 接插口 | 接插口数量 | 3 | |
| 接插口属性 | 1 路防水 DC 接口、1 路防水 RJ45 接口、1 路防水 RS485 接口 | ||
| 天线 | 天线接口 | N 型母头 1 路发射、1 路接收（默认） | |
| N 型母头 1 路中继、1 路 4G（选配） | |||
| 天线增益 | 3dBi | ||
| 天线角度 | 垂直极化 全向天线 | ||
| 供 电 | |||
| 供电方式 电源 | DC10V-30V 推荐 12Vor24V | ||
| 工作环境及特征 | |||
| 浪涌防护 | 共模 4Kv/差模 2Kv | ||
| 湿度（非凝结） | ≤95％（非凝结） | ||
| 工作温度 | -40～75℃ | ||
| 储存温度 | -40～80℃ | ||
| 特性 | 上行接收信道数量 | 2 路（支持 2 路并行接收） | |
| 下行发射行道数量 | 1 路 | ||
| 中继信道数量 | 1 路 | ||
| 尺寸 | L*W*H(mm) | 250*200*75 | |
| 工作电流 | 满负荷工作电流 | < 1.5A @12V | |
| 正常状态工作电流 | < 600mA @12V | ||
| 空闲状态工作电流 | <70mA @12V | ||

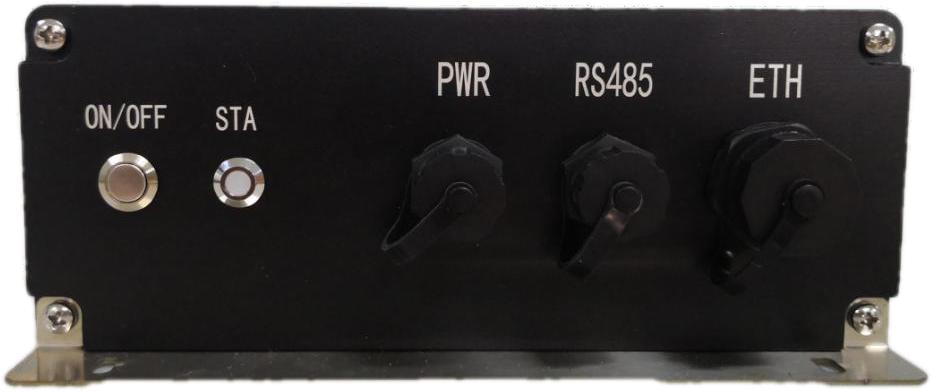

| ON/OFF： | 运行按钮开关 | STA： | 运行状态指示灯 |
| PWR： | DC24V 电源接口 | RS485： | 485 串口通讯口 |
| ETH： | 以太网通讯口 |
1.设备安装
（1）设备安装与304不锈钢防雨供电箱内，上电前优先安装天线；
（2）连接 PWR快速连接器，按下 ON/OFF电源按钮；
（3）STA 绿灯快速闪烁后平缓闪烁，及为正常运行，红灯闪烁为无线中继链路中断；
（4）无线中继器与无线拉绳开关以及无线主机配对安装，出厂前已默认完成配对程序，设备 ID 贴于产品表面，按照对应点表安装；
2.配对点表
| 无线拉绳开关 | 无线中继器 | 无线主机 | |
| 1 | ID1～ID16 | ID1 | |
| 2 | ID17～ID48 | ID2/ID3 | |
| 3 | ID49～ID76 | ID4/ID5 | |
| 4 | ID77～ID98 | ID6/ID7 | |
| 5 | ID77～ID98 | ID8 |
中继链路表
| 无线主机 | 无线中继器 | 无线中继器 | 无线中继器 | 无线主机 | 无线主机 |
| ID1 | ID2/ID3 | ID4/ID5 | ID6/ID7 | ID8 | ID9 |

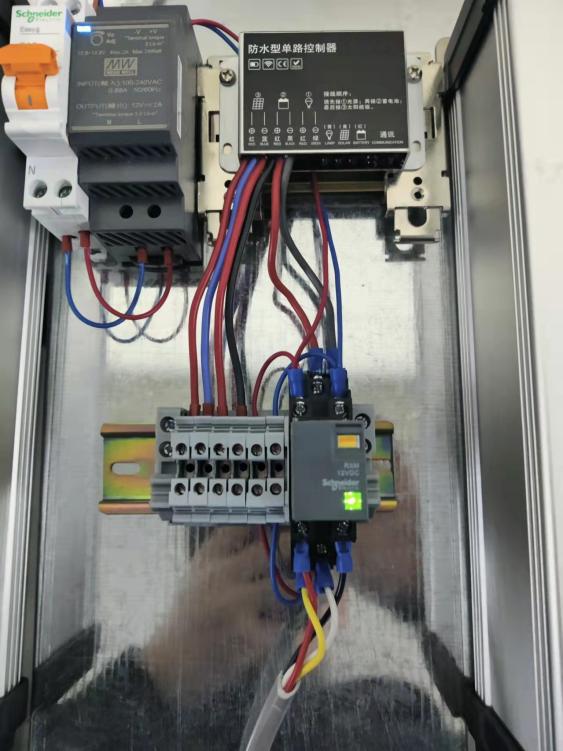

供电说明
(1)中继器由现场电源和太阳能电池供电两种方式
(2)已现场电源供电为主，现场断电后会自动切换为太阳能供电
(3)没有阳光的情况下，蓄电池也可提供200个小时电力
(4)电力切换模块出厂前均已连接安装完成
(5)空气开关为总开关
(6)继电器灯亮为现场供电，熄灭为太阳能供电
(7)当时太阳能供电时，设备上报当前供电方式和电量情况
(8)智能网关与上位机通过网线相连进行数据传输，传输协议为 MODBUS TCP。
